Comment obtenir une tache lumineuse ronde et faire varier sa surface ?

I– Expérience

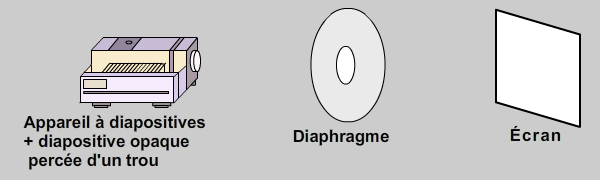

Pour avoir une source ponctuelle, on utilise un appareil à diapositives dans lequel on insére une diapositive opaque percée d’un trou.
On réalise l’expérience suivante :

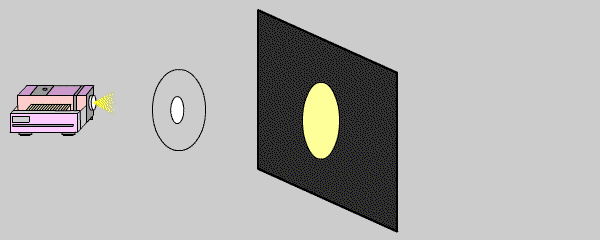

Sur l'écran nous observons une tache blanche circulaire.

La forme du diaphragme utilisé et la forme de la tache sont des cercles. Le cercle de la tache est plus grand que le cercle du diaphragme.
Quand on éloigne l'écran, le cercle de la tache sur l'écran devient de plus en plus grand.

II– Rayon et faisceau de lumière

On représente le trajet de la lumière par des droites, sur lesquelles une flèche indique le sens de propagation. Ce sont les rayons lumineux.

Un faisceau de lumière est un ensemble de rayons lumineux.

Il est représenté par ses deux rayons extrêmes.

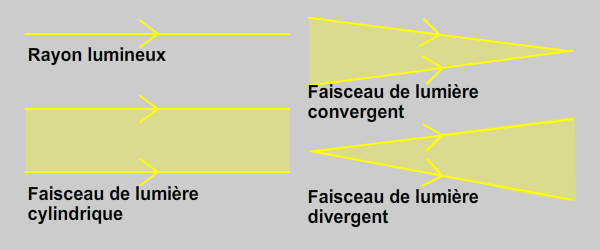

Un faisceau peut-être cylindrique, convergent ou divergent.

III– Construction graphique

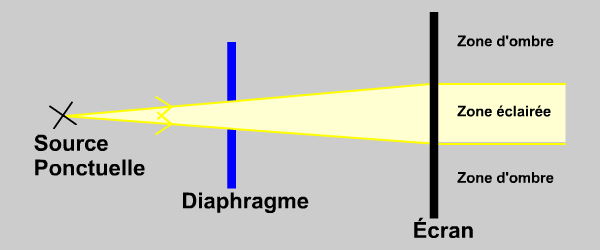

On utilise le modèle du rayon de lumière pour matérialiser les limites du faisceau de lumière dans le cas suivant :

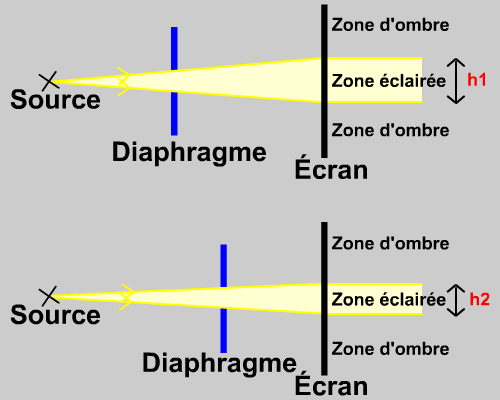

Quand on déplace le diaphragme vers l'écran, le diamètre de la tache sur l'écran diminue.
h1 > h2

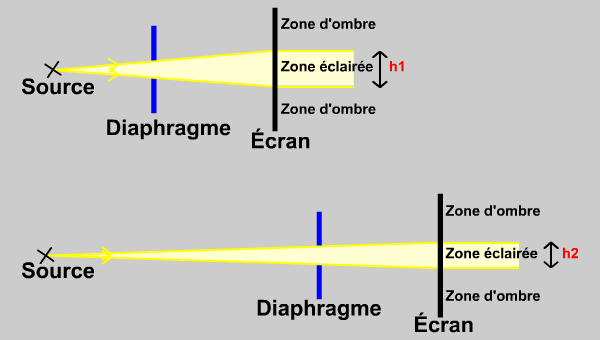

Quand on éloigne la source du diaphragme, le diamètre de la tache sur l'écran diminue.
h1 > h2
