Quels sont les éléments des circuits électriques simples ?

Avertissement : Pour des raisons de sécurité, il est interdit d'utiliser une prise de courant pour réaliser des montages électriques.

(RISQUE D'ÉLECTROCUTION)

I— Descriptions

II— Élèments d'un circuit électrique

Un circuit électrique simple comporte :

  1. Une source d'énergie électrique.
    Exemples :
    Pile, Batterie et Générateur

  2. Un récepteur qui convertit l'énergie électrique.
    Exemples :
    La lampe convertit l'énergie électrique en énergie lumineuse.
    Le moteur convertit l'énergie électrique en énergie mécanique (de mouvement).

  3. Des fils électriques permettant de réaliser les contacts.

III— Définitions

Une borne est un point de raccordement d'un composant électrique.

Un dipôle est un composant électrique qui comporte deux bornes.


Exemples de dipôles :
Pile, lampe, moteur, diode, del ou led, résistor.

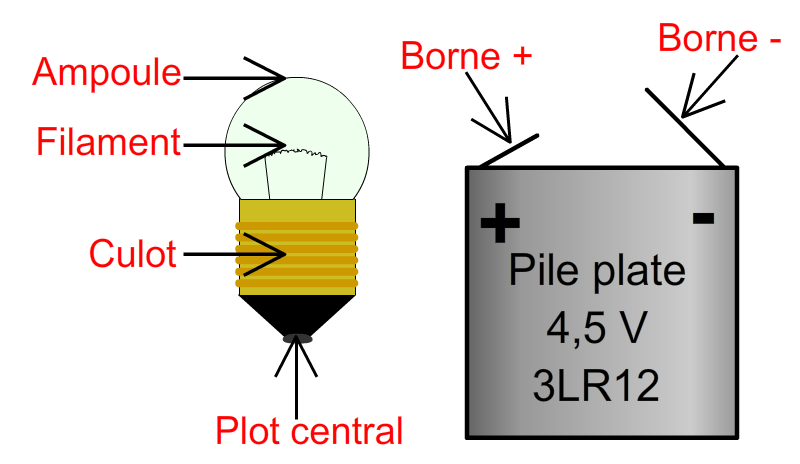

Les bornes d'une lampe sont son culot et son plot central.
Les bornes de la pile plate sont ses lames métalliques
