Comment modéliser le circuit électrique d'une guirlande et celui de la salle de physique ?

I- Cas de la guirlande électrique

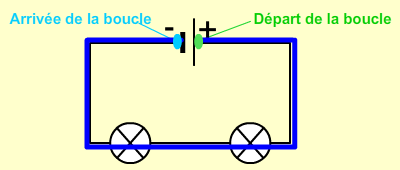

Une boucle est un chemin électrique de la borne + à la borne -.

Une boucle comporte des fils électriques et des récepteurs.

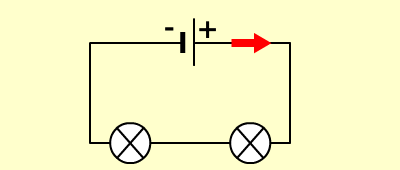

Un circuit en série comporte une seule boucle.

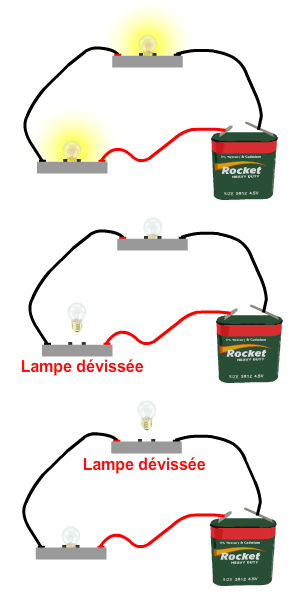

Dans un circuit en série quand une lampe est grillée ou dévissée, les autres lampes (qui ne sont pas grillées) ne brillent pas.

II- Cas de la salle de sciences physiques

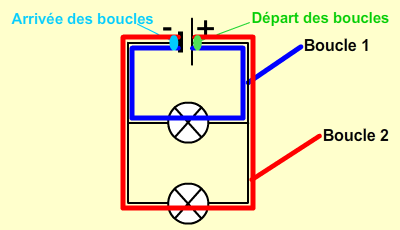

Un circuit avec des dérivations comporte plusieurs boucles.

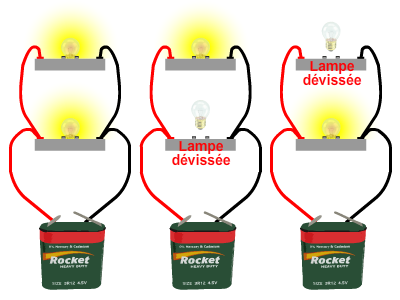

Dans un circuit avec des dérivations quand une lampe est grillée ou dévissée, les autres lampes (qui ne sont pas grillées) brillent.

III- Définitions

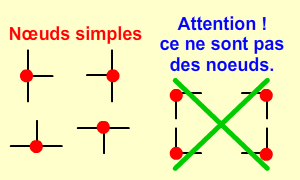

Un nœud est un point de contact d'au moins trois fils électriques.

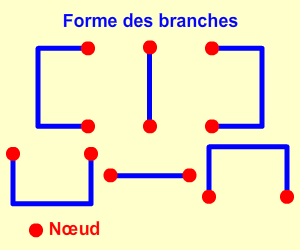

Une branche est une partie d'un circuit qui va d'un nœud au nœud suivant.


La branche principale comporte le générateur.

Une branche dérivée ne comporte pas de générateur.
