Associer une description d'une erreur à l'erreur

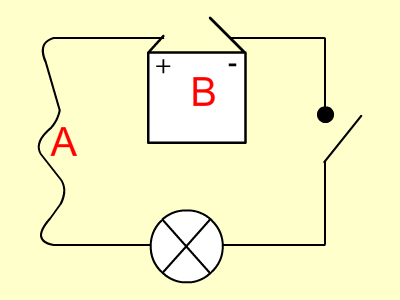

Schéma normalisé 1

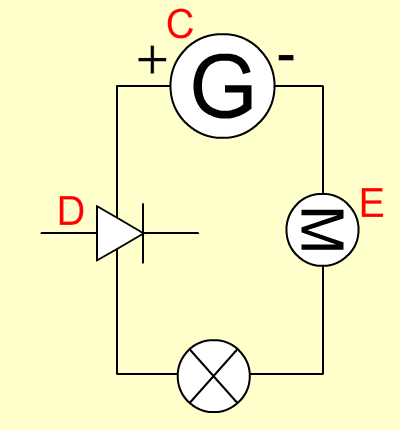

Schéma normalisé 2

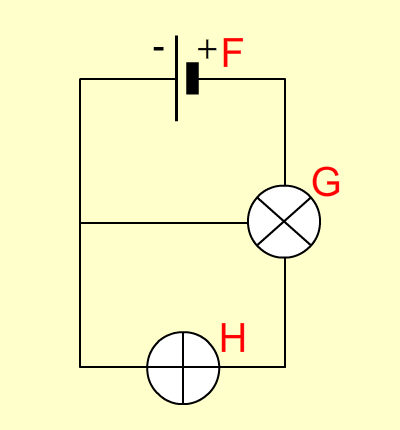

Schéma normalisé 3
Erreur 1 :
Le symbole est trop grand.
Les symboles doivent avoir des dimensions identiques.
Erreur 2 :
Le plus et le moins sont inversés.
Le grand segment de la pile correspond à la borne + et le petit rectangle à la borne -.
Erreur 3 :
Le M est mal orienté.
Pour faciliter la lecture, les lettres dans les symboles ne sont pas tournées.
Erreur 4 :
Ce n'est pas un symbole normalisé mais le dessin du dipôle.
Erreur 5 :
Le symbole de la lampe comporte un × et non un +.
Erreur 6 :
Les fils électriques ne doivent pas être représentés par des lignes courbes.
Il faut placer les symboles sur les côtés des rectangles. Les fils électriques sont donc représentés par des lignes droites.
Erreur 7 :
Le symbole est mal orienté.
Quand on place un symbole sur un côté vertical d'un rectangle, il faut lui faire subir une rotation de 90°.
Erreur 8 :
Le symbole est mal placé.
Il faut plaçer les symboles sur les côtés des rectangles et non dans un angle.
RÉSULTAT :
