Dipôle en court-circuit et intensité du courant

I— Intensité du courant

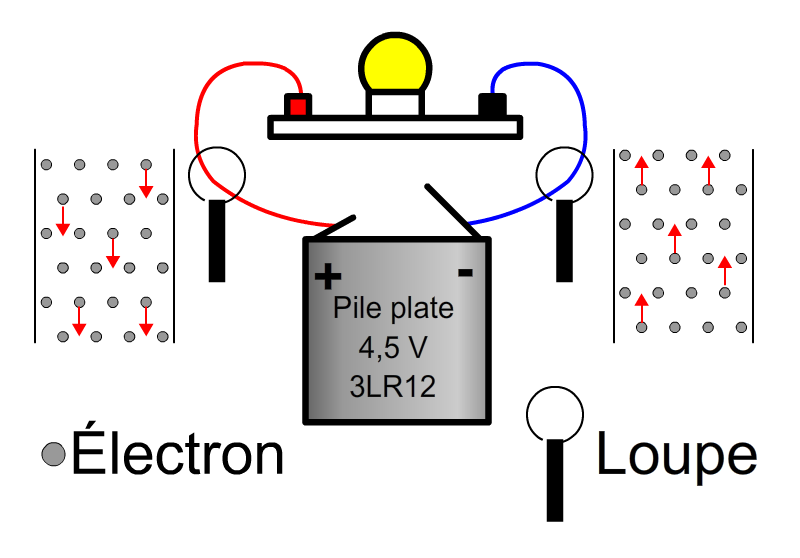

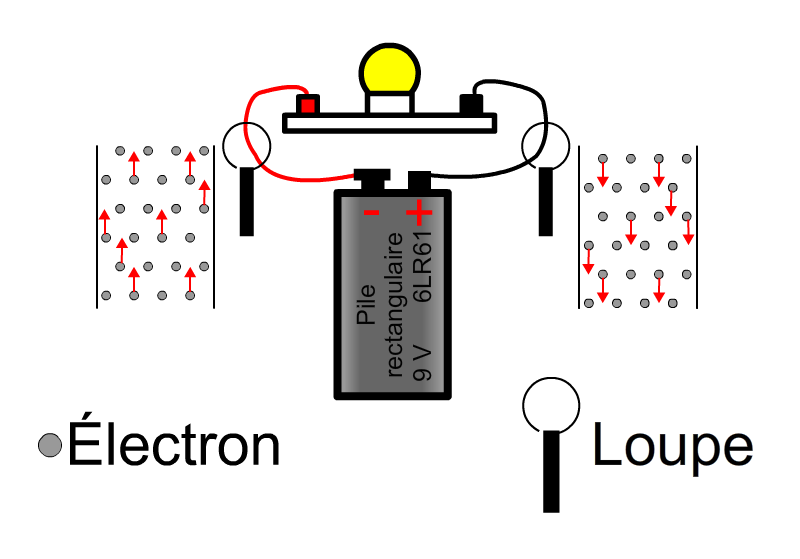

Le courant électrique dans les métaux est dû aux déplacements d’électrons.

L’intensité du courant est liée à la quantité d’électrons qui se déplacent vers la borne + du générateur.

Plus cette quantité est grande, plus l’intensité du courant est grande.

L’intensité se note I.
L’unité d’intensité est l’ampère (A).
mA signifie milliampère.

II— Court-circuit

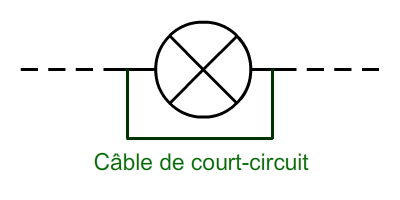

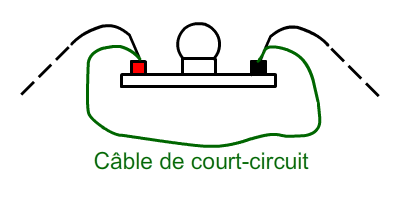

Un dipôle est en court-circuit quand ses deux bornes sont reliées par un câble électrique.

III— Cas d’une lampe en court-circuit

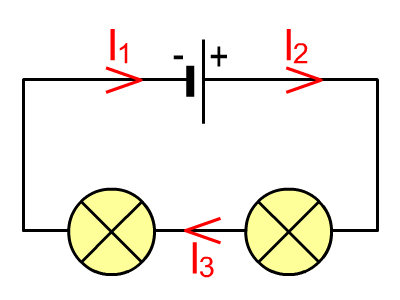

Circuit en série
sans court-circuit
I1 = 75 mA
I2 = 75 mA
I3 = 75 mA

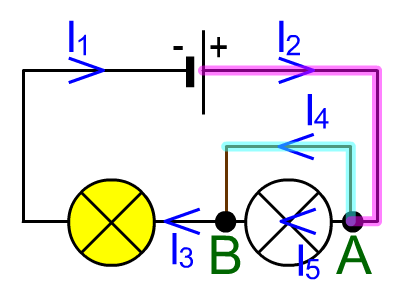

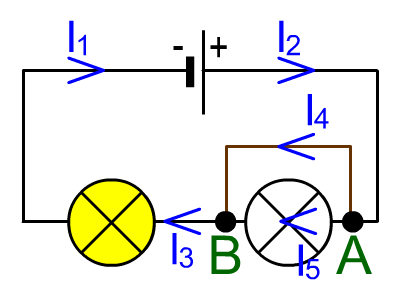

Circuit en série
avec un court-circuit
I1 = 100 mA
I2 = 100 mA
I3 = 100 mA
I4 = 100 mA
I5 = 0 mA

Dans ce circuit en série, quand une lampe est en court-circuit, elle est éteinte et l’autre lampe brille davantage.
Une lampe est un ralentisseur du courant.

I1 >  I1


Au nœud A, le courant préfère passer par le fil de court-circuit que par la lampe.
En effet dans la lampe en court-circuit, l'intensité du courant est nulle.

I5 = 0 mA

Et l'intensité du courant dans le fil de court-circuit est égale à l'intensité du courant qui arrive au nœud A.

I2 = I4 = 100 mA

IV— Cas d’une pile en court-circuit

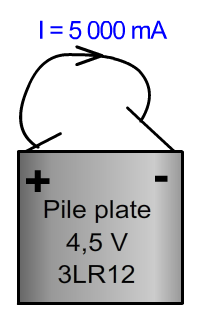

Quand une pile est en court-circuit, l’intensité du courant dans le fil de court-circuit est très élevée et il y a un risque d’incendie.

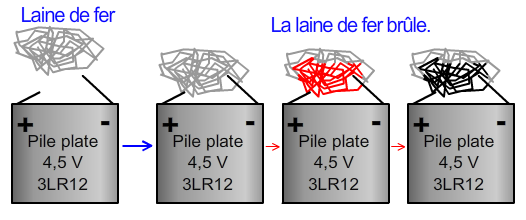

Quand le fil électrique est trop fin, sa température augmente et le fil électrique peut brûler.
