Comment schématiser un circuit électrique ?

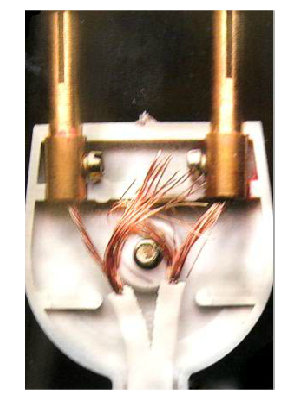

Un court-circuit est une anomalie dans un circuit électrique. Par exemple, si nous tirons sur le câble au lieu de tirer sur la prise, les fils électriques des deux bornes peuvent se dénuder et entrer en contact, il y a alors court-circuit et risque d'électrocution et d'incendie.

I- Définition

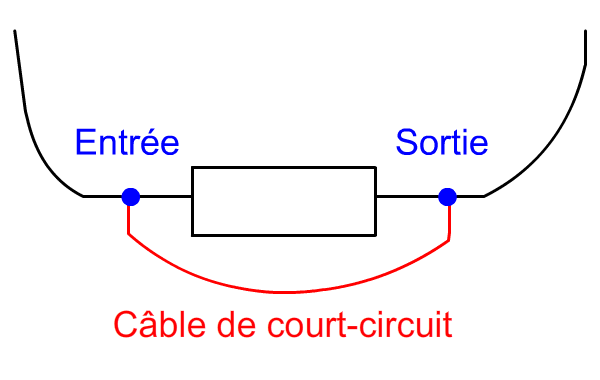

Un dipôle est en court-circuit quand ses bornes (entrée et sortie du courant) sont reliées par un fil électrique.

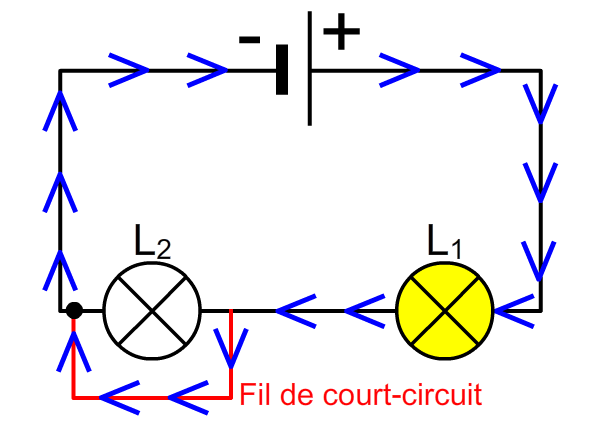

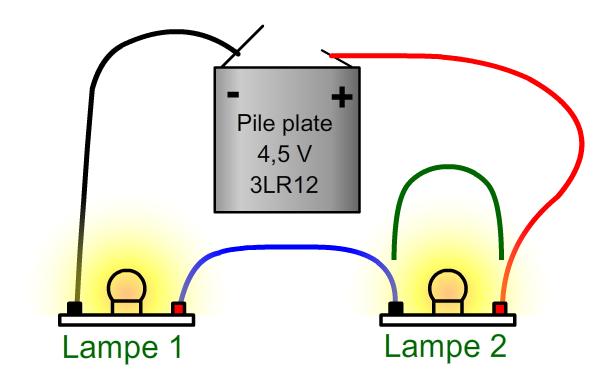

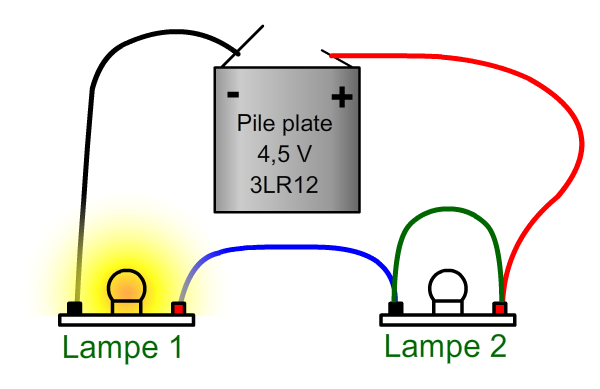

II - Cas d'un circuit en série

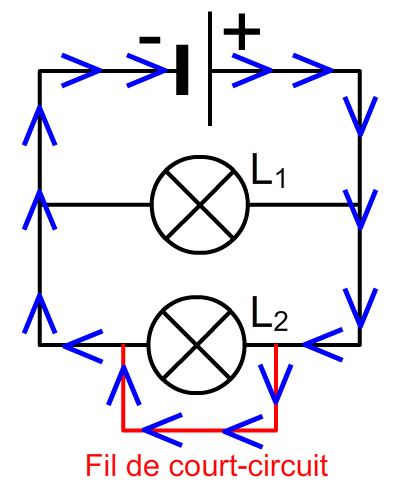

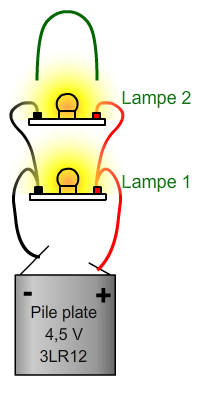

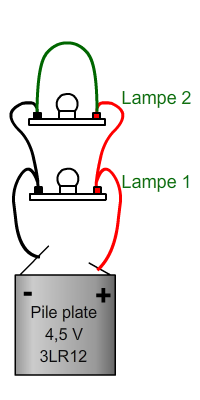

III- Cas d'un circuit avec des dérivations

Le courant est très fort et entraîne un échauffement très important des fils électriques qui peut produire un incendie.
