Les affirmations suivantes sont-elles vraies ?

Étude de résultats concernant un circuit en série avec une lampe en court-circuit

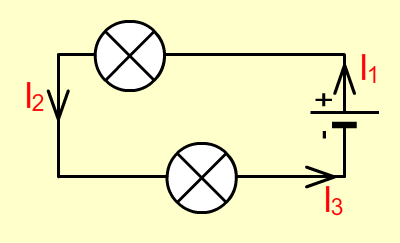

Circuit en série sans court‑circuit
I1 = 50 mA
I2 = 50 mA
I3 = 50 mA

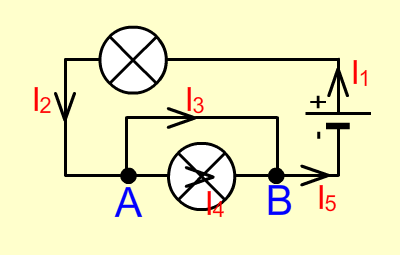

Circuit en série avec une lampe en court‑circuit
I1 = 80 mA
I2 = 80 mA
I3 = 80 mA
I4 = 0 mA
I5 = 80 mA

1. Dans ce circuit en série sans court‑circuit, l’intensité est partout la même.
I1 = I2 = I3= 50 mA

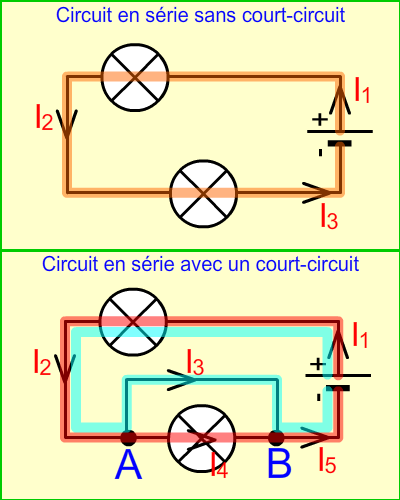

2. Quand on ajoute un court‑circuit, le nombre de boucle augmente.

Une boucle est un chemin électrique de la borne + à la borne - de la pile.

3. A et B sont des nœuds.

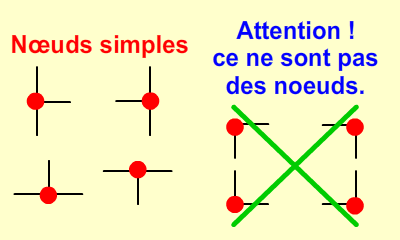

Un nœud est un point de contact d'au moins trois fils électriques.

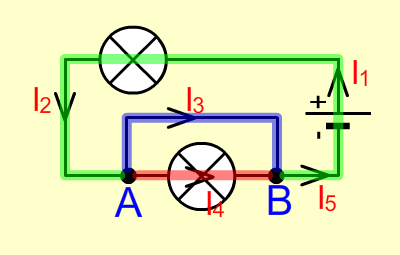

4. Le circuit avec un court‑circuit comporte trois branches.

Une branche est une partie d'un circuit qui va d'un nœud au nœud suivant.

5. La branche constituée du fil de court‑circuit est traversée par un courant de 80 mA.

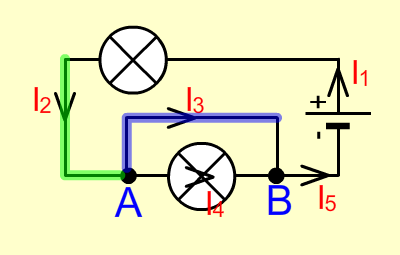

6. Le courant qui arrive au nœud A se retrouve dans le fil de court‑circuit.


I2 = 80 mA
I3 = 80 mA
I4 = 0 mA

7. I4 = 0 mA et la lampe en court‑circuit est éteinte.

RÉSULTAT :
