Q.C.M. : Montage de l'ampèremètre

• 1. Un ampèremètre se branche :
• avant ou après un dipôle aux bornes entrée et sortie d'un dipôle en série avec le dipôle étudié
•
•

• 2. Quand on ajoute un ampèremètre dans un circuit, le nombre de boucle(s) :
• ne varie pas augmente diminue
•
•

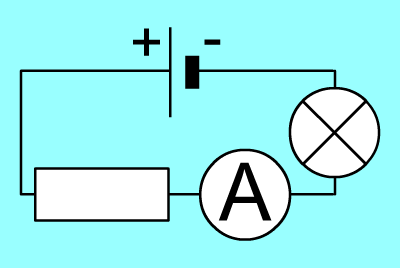

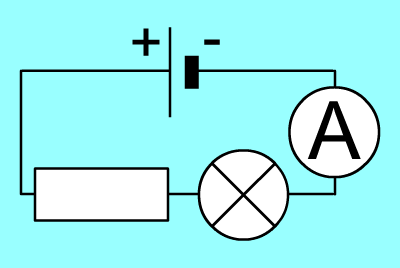

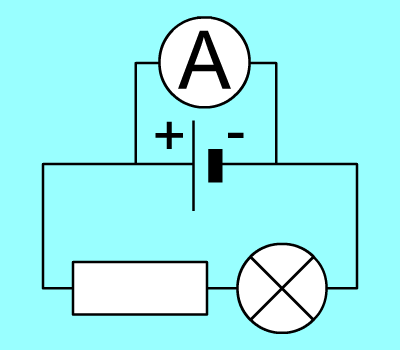

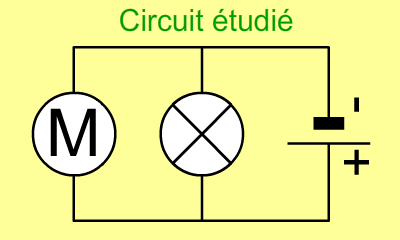

• 3. Pour mesurer l'intensité du courant qui entre dans la lampe du circuit étudié, il faut réaliser le montage :

•
•
•

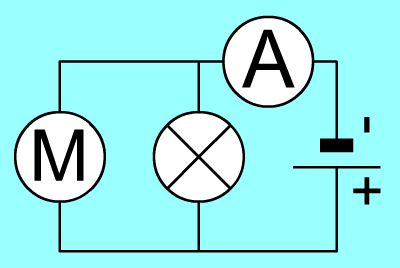

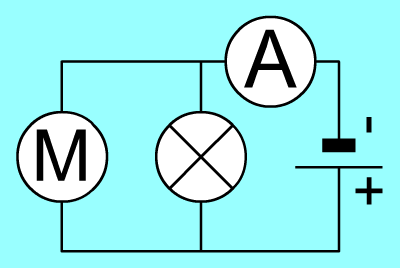

• 4. Pour mesurer l'intensité du courant dans la branche principale du circuit étudié, il faut réaliser le montage :

•
•
•

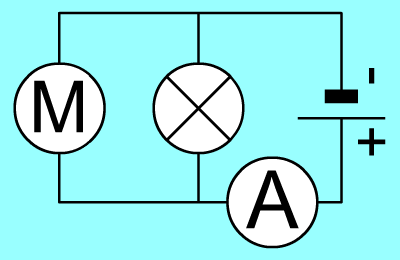

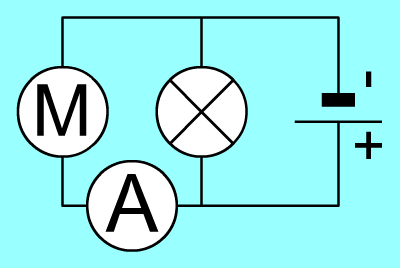

• 5. Pour mesurer l'intensité du courant qui passe dans la lampe du circuit étudié, il faut réaliser le montage :

•
•
•

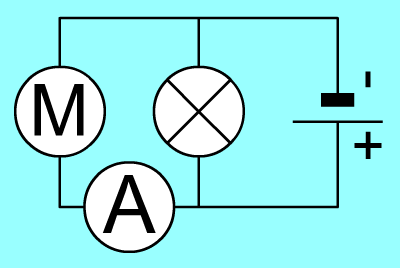

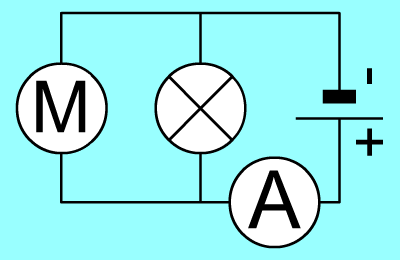

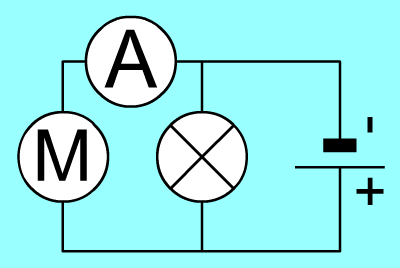

• 6. Pour mesurer l'intensité du courant qui traverse le moteur du circuit étudié, il faut réaliser le montage :

•
•
•

RÉSULTAT :
