Mesure de l'intensité et circuit en parallèle
Mesures de l'intensité dans un circuit en parallèle
1.
Les boutons rotatifs des multimètres sont placés :
dans la zone rose sur 10A
dans la zone rose sur mA
dans la zone verte sur Ω
2.
Les bornes utilisées sont :
10A et COM
VΩ et COM
mA et COM
3.
Les multimètres sont réglés en :
Ampèremètre
Milliampèremètre
Voltmètre
4.
Les multimètres sont montés :
en série
en dérivation
avant ou après un dipôle
5 et 6.

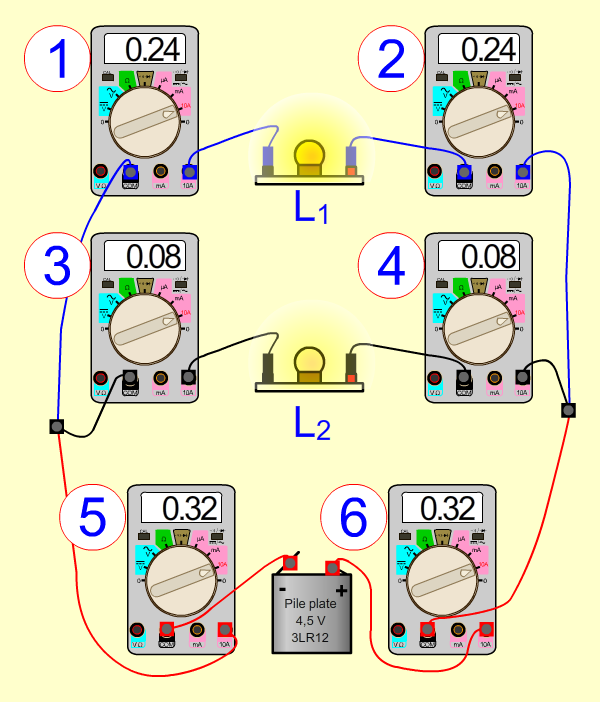

Le circuit comporte :
2 boucles
3 boucles
4 boucles
et comporte :
2 branches
3 branches
4 branches
7.
Multimètres qui mesurent l'intensité du courant dans la branche principale :
1
2
3
4
5
6
8.
L'intensité du courant dans la branche principale est égale à :
I = 0,08 A
I = 0,24 A
I = 0,32 A
9.
L'intensité du courant dans la branche dérivée contenant la lampe L
1
est égale à :
I
1
= 0,08 A
I
1
= 0,24 A
I
1
= 0,32 A
10.
L'intensité du courant dans la branche dérivée contenant la lampe L
2
est égale à :
I
2
= 0,08 A
I
2
= 0,24 A
I
2
= 0,32 A
11.
Les relations entre I, I
2
et I
2
sont :
I = I
1
= I
2
I = I
1
+ I
2
I = I
1
- I
2
I
2
= I + I
1
I
2
= I - I
1
I
2
= I
1
- I
I
1
= I - I
2
I
1
= I + I
2
I
1
= I
2
- I
RÉSULTAT :
