La tension est une grandeur électrique.
Elle se note U.
Son unité légale est le volt de symbole V.
On note : U = 12 V
On lit : La tension est égale à 12 volts.
Elle se mesure avec un multimètre réglé en voltmètre.
Son symbole est :

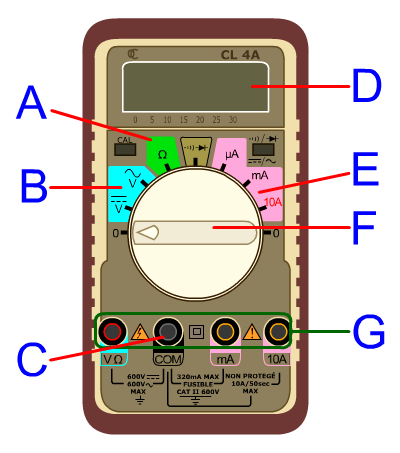

Pour régler le multimètre en voltmètre, il faut placer le sélecteur sur :
Il faut utiliser les bornes VΩ et COM.
Le voltmètre est un dipôle polarisé car il affiche des valeurs positives et négatives.
Pour obtenir une valeur positive, le courant doit sortir par la borne COM.
Le voltmètre se monte en dérivation avec le dipôle étudié.
Quand on ajoute un voltmètre, le nombre de boucle(s) augmente (sauf dans le cas d’un récepteur isolé).

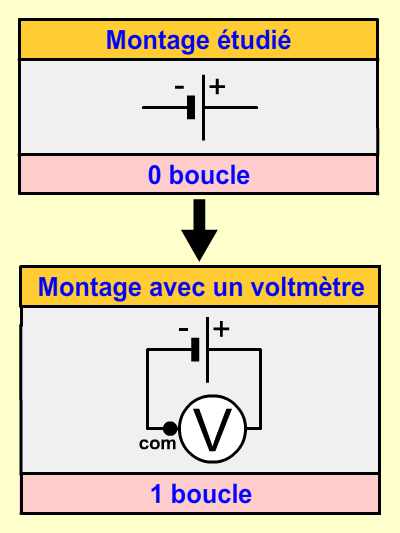

Cas d'une pile isolée :

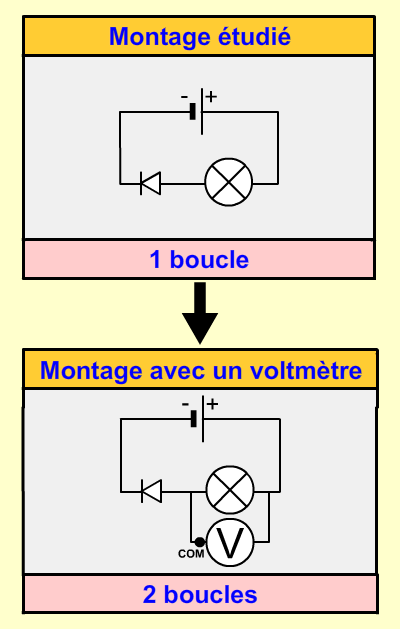

Cas d'un circuit :
