Q.C.M. : Choisir la (ou les) bonne(s) réponse(s)
Mesures de la tension
Cas du circuit ouvert
Cas du circuit fermé
Dans le cas du circuit ouvert :
La lampe :
brille.
est éteinte.
U
G
=
0 V
4,5 V
4.5 V

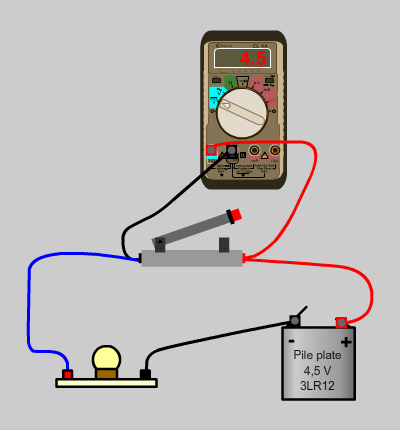

Tension aux bornes de l'interrupteur
U
K
=
0 V
4,5 V
4.5 V

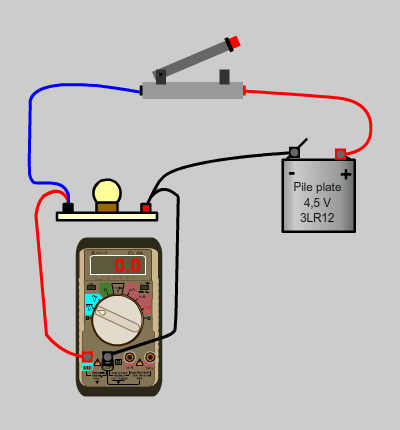

U
L
=
0 V
4,5 V
4.5 V

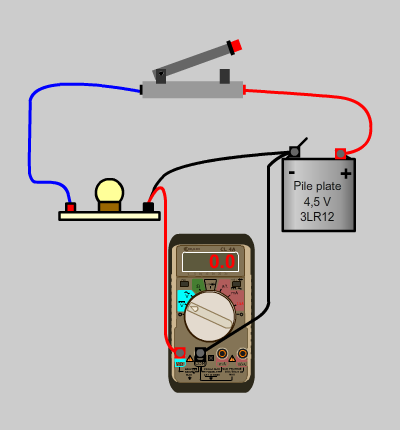

U
Fil
=
0 V
4,5 V
4.5 V

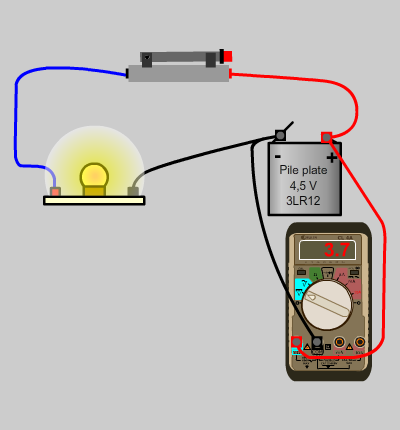

Dans le cas du circuit fermé :
La lampe :
brille.
est éteinte.
U
G
=
0 V
3,7 V
3.7 V

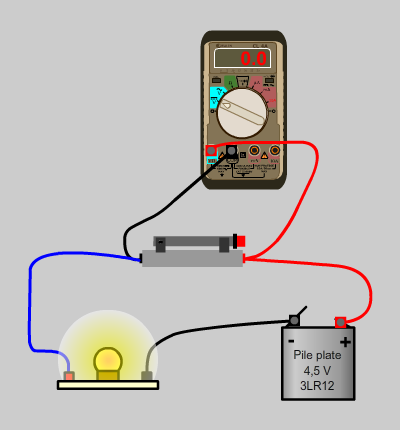

Tension aux bornes de l'interrupteur
U
K
=
0 V
3,7 V
3.7 V

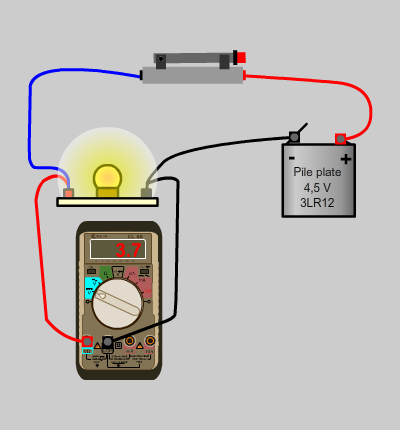

U
L
=
0 V
3,7 V
3.7 V

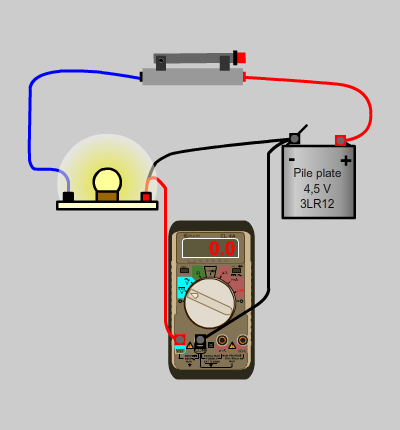

U
Fil
=
0 V
3,7 V
3.7 V
Dans le cas du circuit ouvert, nous avons :
U
G
=
U
K
U
L
U
Fil
La tension est nulle aux bornes :
de l'interrupteur
de la lampe
d'un fil électrique
Dans le cas du circuit fermé, nous avons :
U
G
=
U
K
U
L
U
Fil
La tension est nulle aux bornes :
de l'interrupteur
de la lampe
d'un fil électrique
La tension est toujours nulle aux bornes :
de la pile
de l'interrupteur
de la lampe
d'un fil électrique
La tension n'est jamais nulle aux bornes :
de la pile
de l'interrupteur
de la lampe
d'un fil électrique
RÉSULTAT :
