Découverte des lois des tensions
Q.C.M. : Choisir la (ou les) bonne(s) réponse(s)

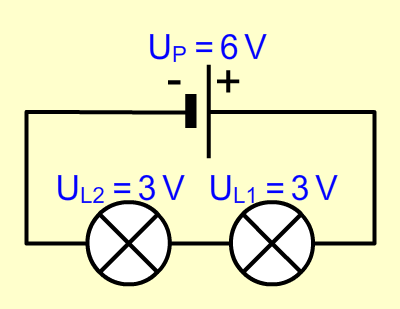

Circuit en série 1
La tension aux bornes de la pile de ce circuit est égale à :
2 V
3 V
6 V
Le dipôle de ce circuit qui comporte la tension la plus élevée est :
la lampe 1
la lampe 2
la pile
Une relation entre U
P
, U
L1
et U
L2
est :
U
P
= U
L1
- U
L2
U
P
= U
L2
- U
L1
U
P
= U
L1
+ U
L2

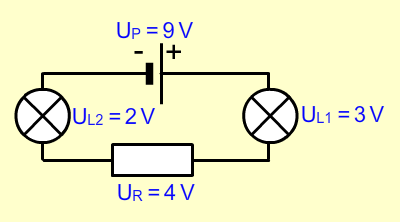

Circuit en série 2
La tension aux bornes de la pile de ce circuit est égale à :
2 V
3 V
4 V
9 V
Le dipôle de ce circuit qui comporte la tension la plus élevée est :
la lampe 1
la lampe 2
la pile
le résistor
Une relation entre U
P
, U
L1
, U
L2
et U
R
est :
U
P
= U
L1
+ U
R
+ U
L2
U
P
= U
L1
- U
R
- U
L2
U
P
= U
L2
- U
R
- U
L1

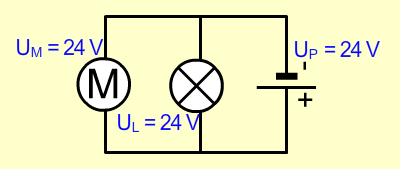

Circuit en parallèle
Pour ce circuit en parallèle, on peut écrire :
U
P
= U
L
+ U
M
U
P
= U
L
- U
M
U
P
= U
L
= U
M
RÉSULTAT :
