Comment utiliser le multimètre en ampèremètre pour mesurer l'intensité du courant ?

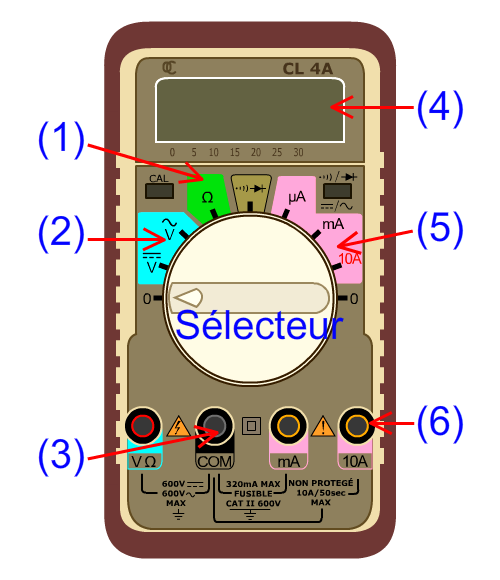

I— Description du multimètre

(1) Secteur vert : Pour mesurer la résistance
(2) Secteur bleu : pour mesurer la tension
(3) Borne de sortie (borne commune à toutes les mesures)
(4) Écran d'affichage
(5) Secteur rose : 3 positions pour mesurer l'intensité
(6) 4 bornes (points de raccordement)

II— Intensité du courant

Grandeur
(Notation)
Intensité (I)

Unité
(symbole)
Ampère (A)

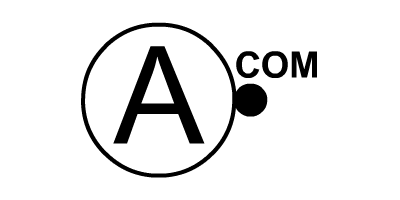

Appareil de mesure (Symbole)
Ampèremètre

Position du sélecteur
Zone rose
μA, mA ou 10 A

Bornes du multimètre
10A (ou mA ou A)
et
COM

Branchement du multimètre
Ouvrir le circuit
et
en série

L'intensité du courant (I) est une grandeur électrique qui se mesure en ampère (symbole A) avec un ampèremètre.

III— Mesure de l'intensité du courant

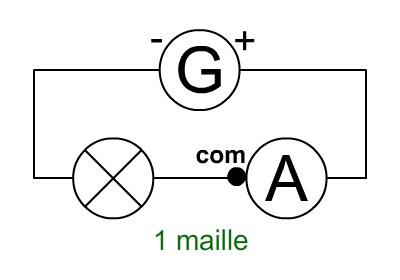

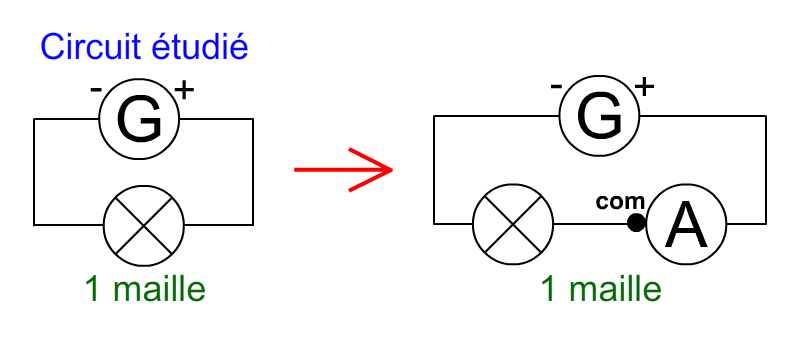

Circuit en série
Avec un ampèremètre

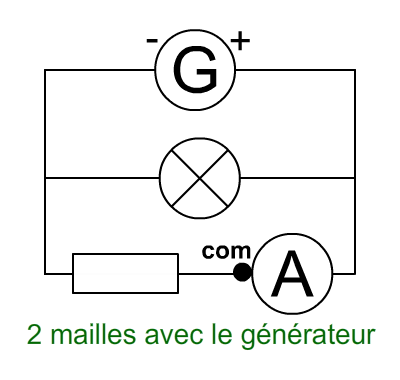

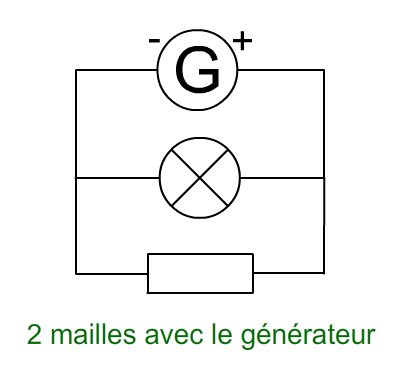

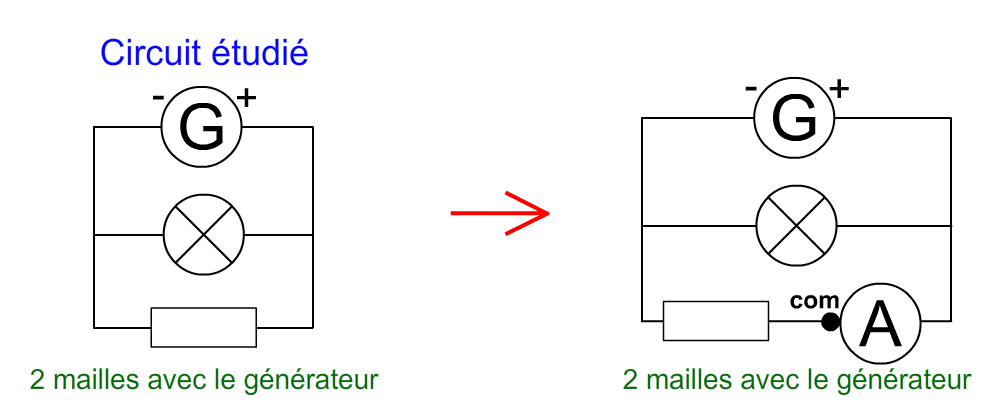

Circuit en dérivation
Avec un ampèremètre

L'ampèremètre se branche en série avec le dipôle étudié.

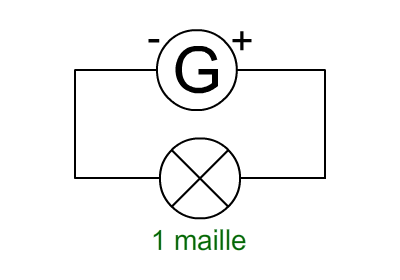

Quand on ajoute un ampèremètre dans un circuit, le nombre de mailles ne change pas.

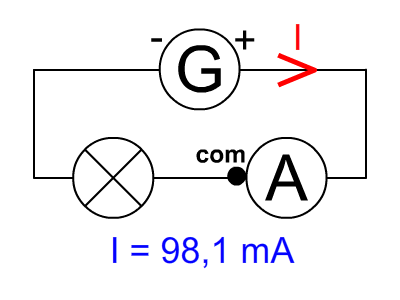

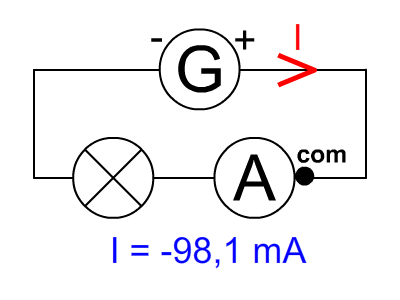

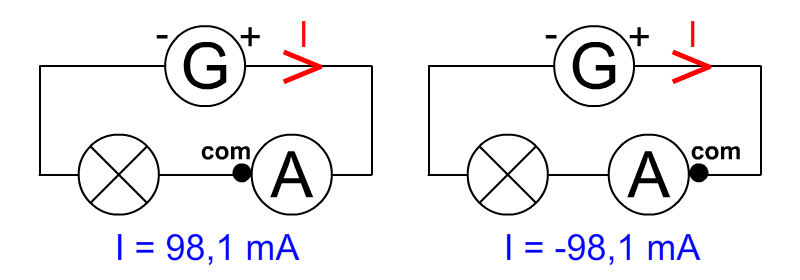

IV— L'ampèremètre est‑il polarisé ?

L'ampèremètre est un dipôle polarisé.
Pour obtenir une valeur positive, le courant doit sortir par la borne com.
