Q.C.M. : Choisir la (ou les) bonne(s) réponse(s)
Question 1
Comme on peut mesurer la quantité d'eau consommée dans une maison, il est possible de mesurer la quantité d'électricité qui traverse une section du circuit éléctrique pendant une seconde. Il suffit de mesurer, en utilisant un multimètre avec la fonction milliampèremètre ampèremètre, l'intensité du courant.
Quelle est l'unité d'intensité du
courant ?
Ampère (A)
Volt (V)
Ohm (Ω)
kilogramme (kg)
Question 2
Une borne est un point de raccordement d'un élément électrique.
Multimètre
Combien de bornes comporte ce
multimètre ?
1
2
3
4
5
6
Question 3
La borne COM du multimètre est la borne commune. C'est-à-dire la borne qui est utilisée pour tous les types de mesures : Tension, Intensité, Résistance.
Multimètre
Quelles sont les 2 bornes de ce multimètre à utiliser quand on place le sélecteur sur
mA ?
ΩV
COM
mA
10A
Sur
10 A ?
ΩV
COM
mA
10A
Question 4

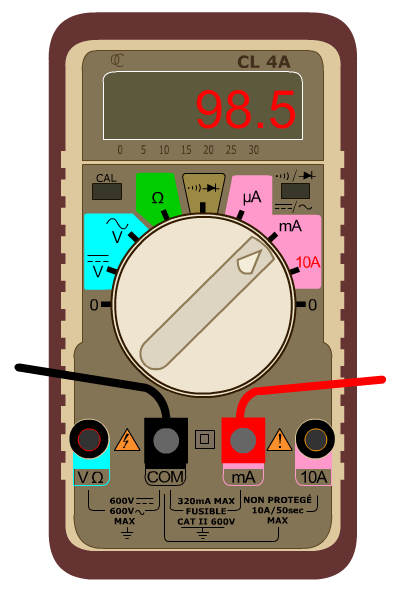

Montage pour mesurer l'intensité
Dans ce montage, quelle est la position du sélecteur du
multimètre ?
µA
mA
10 A
Quelles sont les bornes
utilisées ?
ΩV
COM
mA
10 A
Question 5
Comment se monte un
ampèremètre ?
Il se monte en série avec le dipôle étudié.
Il se monte en dérivation avec le dipôle étudié.
Question 6
Le schéma normalisé de l'ampèremètre ressemble à celui du générateur.

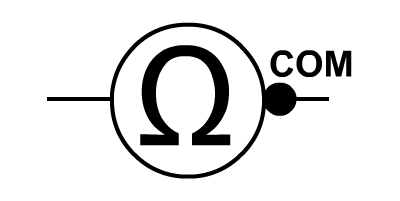

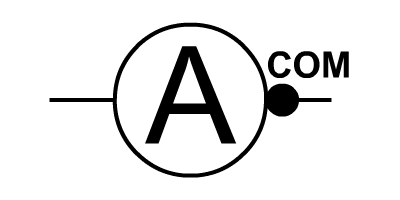

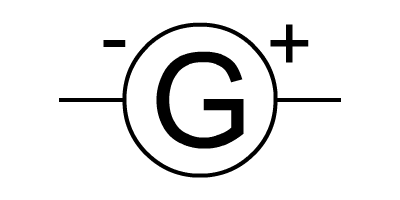

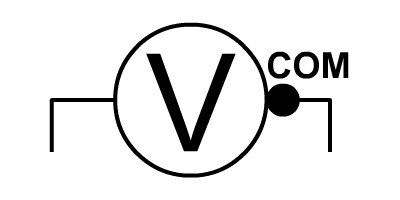

Quel est le schéma normalisé de
l'ampèremètre ?
Question 7
Circuit pour mesurer l'intensité

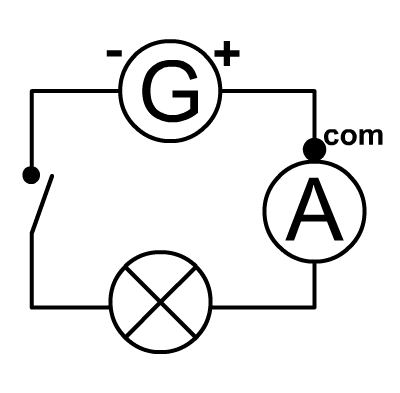

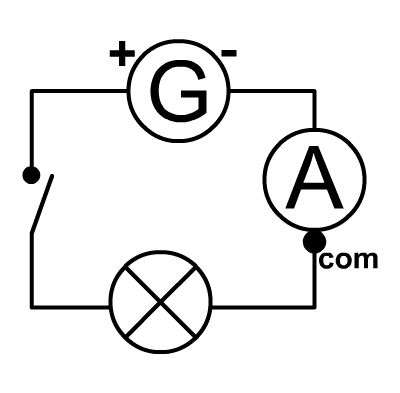

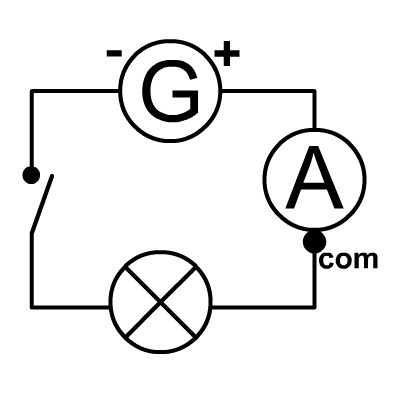

Quel est le schéma normalisé correspondant exactement au
circuit ?
Question 8
Le résultat d'une mesure en physique se note de la façon suivante :
Grandeur = Nombre Unité
Exemple : U = 12 V
Quelle est la notation correcte du résultat de la mesure
réalisée ?
98,5 mA
I = 98,5 mA
I = 98,5
I = 98,5 A
98,5 A
Question 9
Un appareil de mesure est polarisé quand il affiche des valeurs négatives.

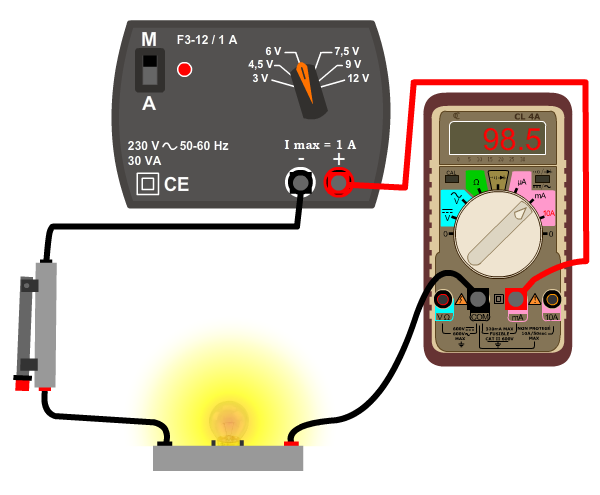

Montage de l'ampèremètre
L'ampèremètre est-il
polarisé ?
Oui
Non
Question 10
Le sens conventionnel du courant est de la borne + vers la borne - à l'extérieur du générateur.
Montage de l'ampèremètre
Comment doit-on brancher l'ampèremètre pour obtenir une valeur
positive ?
Le courant doit entrer par la borne mA.
Le courant doit sortir par la borne mA.
Le courant doit entrer par la borne COM.
Le courant doit sortir par la borne COM.
RÉSULTAT :
Exercice suivant !
