Mesure de l'intensité, de la tension et de la résistance
Choisir le bon mot en cliquant sur le mot en
italique
à supprimer.
Circuits étudiés

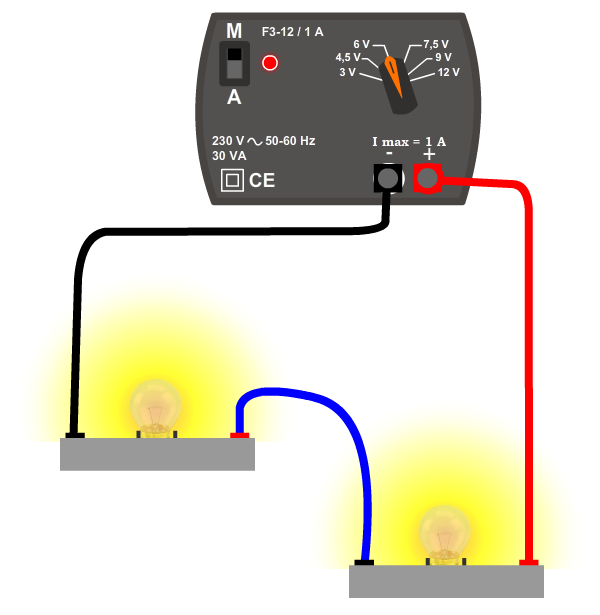

Circuit en série étudié
Combien comporte de mailles le circuit en série étudié ?
Le circuit en série comporte
une maille
/
deux mailles
.

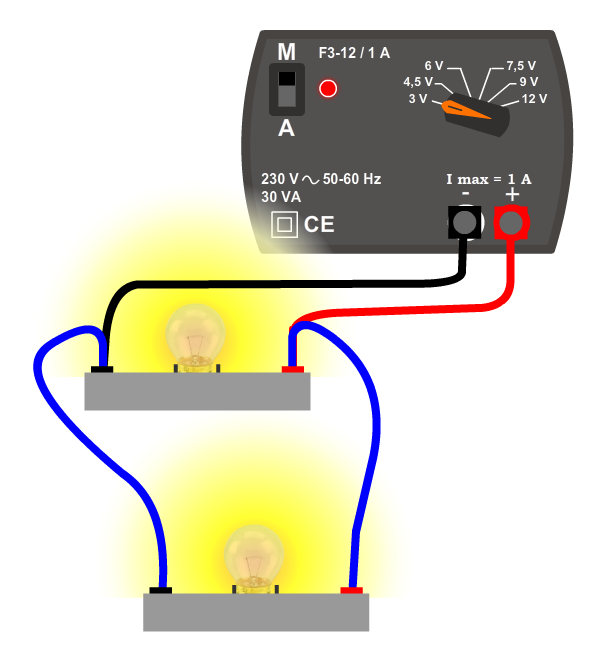

Circuit en dérivation étudié
Combien comporte de mailles comportant le générateur le circuit en dérivation étudié ?
Le circuit en dérivation comporte
une maille
/
deux mailles
.
Mesure de l'intensité

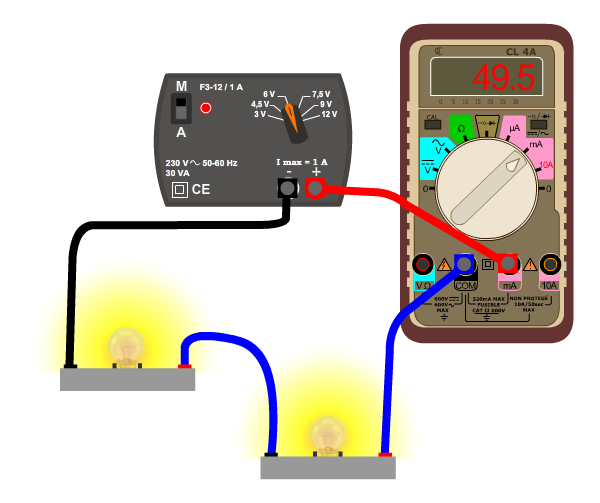

Cas du circuit en série étudié
Combien comporte de mailles le circuit en série avec l'ampèremètre ?
Il comporte
une maille
/
deux mailles
.

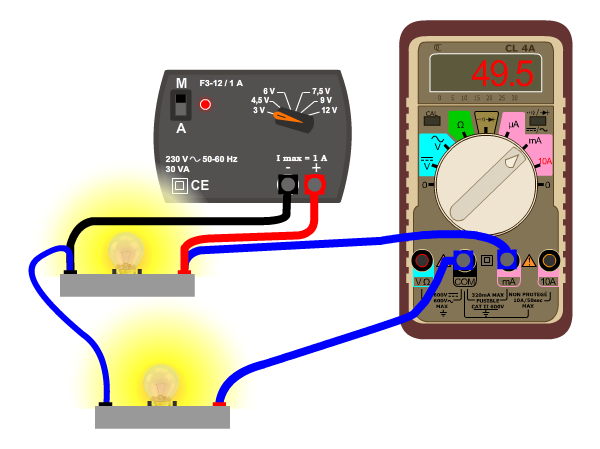

Cas du circuit en dérivation étudié
Combien comporte de mailles comportant le générateur le circuit en dérivation avec l'ampèremètre ?
Il comporte
deux mailles
/
trois mailles
.
Comment varie le nombre de mailles d'un circuit quand on ajoute un ampèremètre ?
Le nombre de mailles
ne varie pas
/
augmente
.
Comment se monte un ampèremètre ?
Un ampèremètre se monte
en dérivation
/
en série
avec le dipôle étudié.
Mesure de la tension électrique
Cas du circuit en série étudié
Combien comporte de mailles comportant le générateur le circuit en série avec le voltmètre ?
Il comporte
une maille
/
deux mailles
.

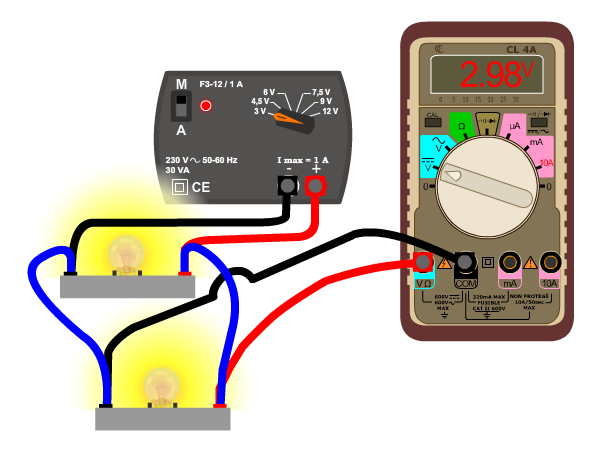

Cas du circuit en dérivation étudié
Combien comporte de mailles comportant le générateur le circuit en dérivation avec le voltmètre ?
Il comporte
deux mailles
/
trois mailles
.
Comment varie le nombre de mailles d'un circuit quand on ajoute un voltmètre ?
Le nombre de mailles
ne varie pas
/
augmente
.
Comment se monte un voltmètre ?
Un voltmètre se monte
en dérivation
/
en série
avec le dipôle étudié.

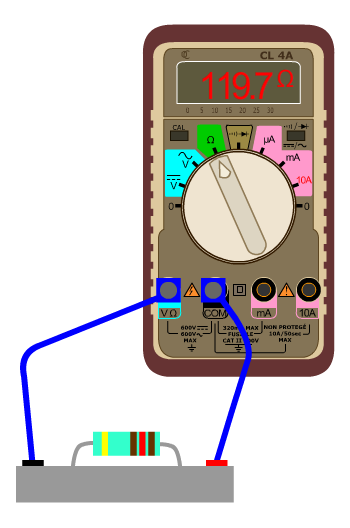

Mesure de la résistance électrique
Dans quel type de mesure le multimètre s'utilise sans générateur ?
Quand on utilise le multimètre avec la fonction
ampèremètre
/
ohmmètre
pour mesurer la
résistance
/
intensité
d'un résistor, on n'utilise pas de générateur.
RÉSULTAT :
Exercice suivant !
