Description d'un circuit électrique ?

I- Rappels

Une boucle est un chemin électrique de la borne + à la borne - à l'extérieur du générateur.

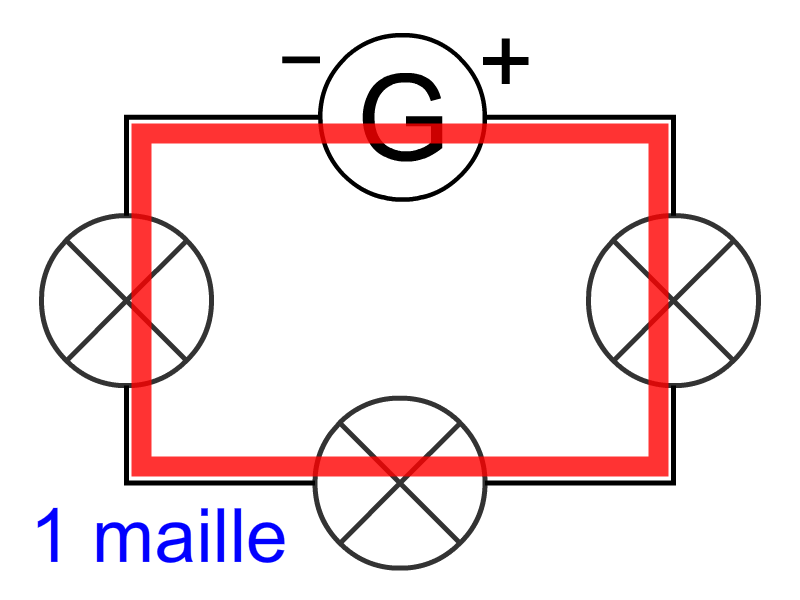

Un circuit en série comporte une seule boucle.

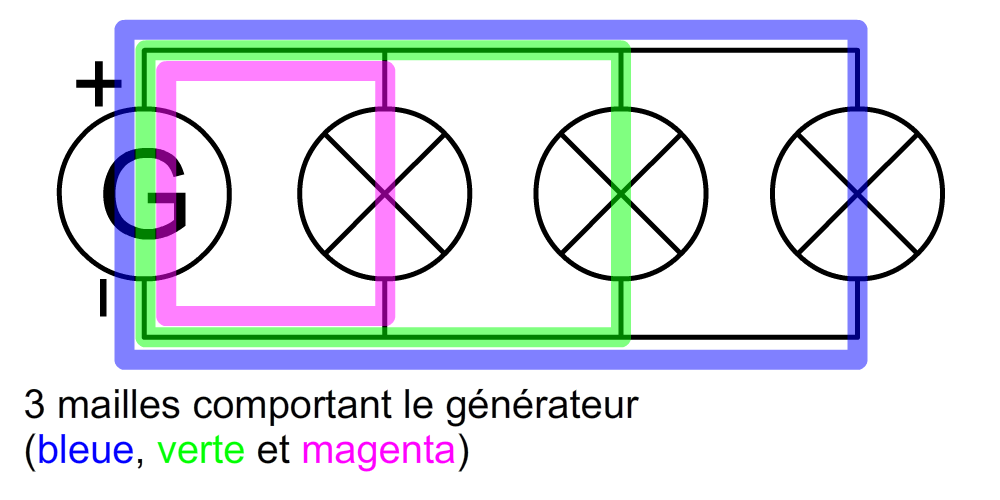

Un circuit avec des dérivations comporte plusieurs boucles.

II- Nœuds et branches

Un circuit avec des dérivations comporte des nœuds et des branches.

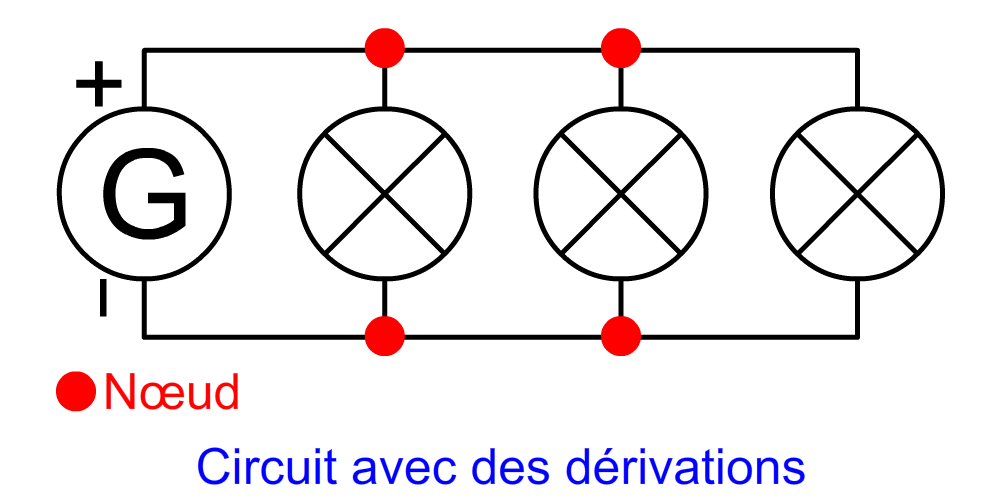

Un nœud est un point de contact d’au moins trois extrémités de fils électriques (ou éléments électriques). C’est un point de croisement.


Une branche est une partie d’un circuit qui va d’un nœud au nœud suivant.

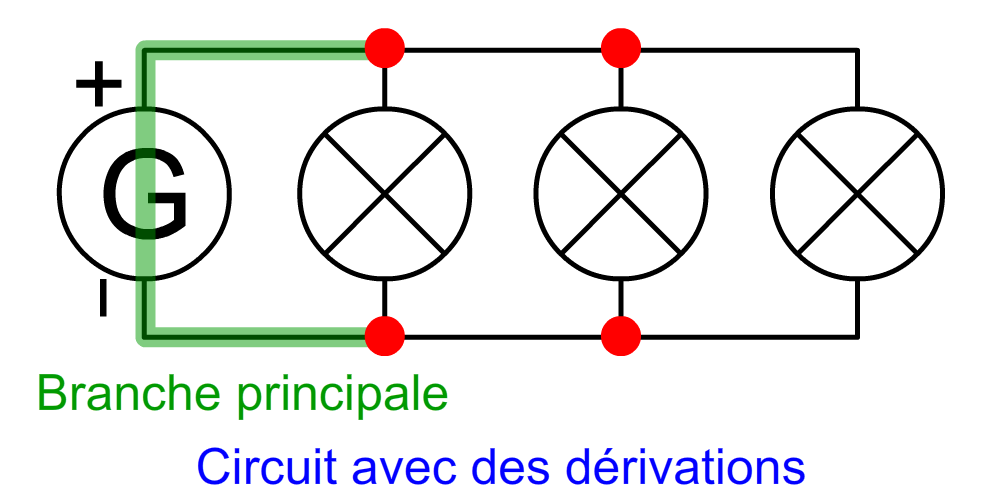

La branche principale comporte le générateur.

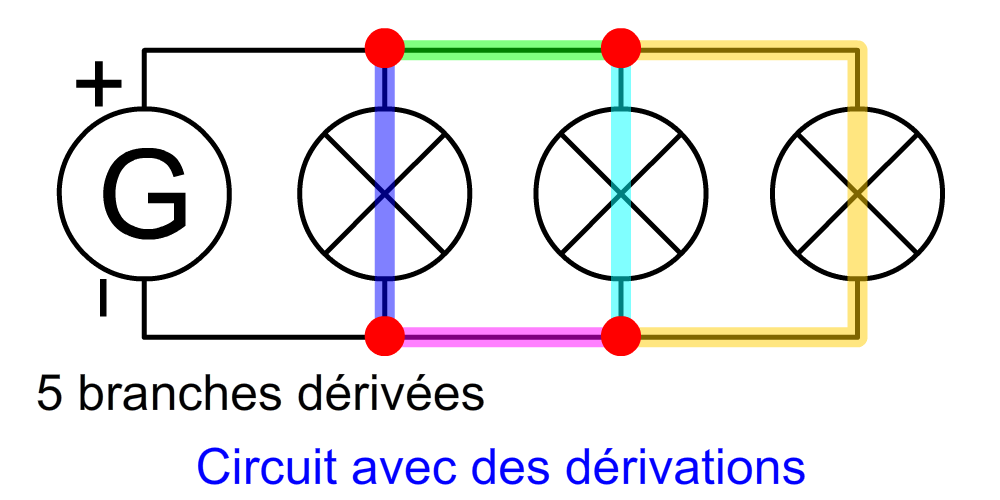

Une branche dérivée ou une branche secondaire ne comporte pas de générateur.

III- Remarque

Une branche comporte en général des fils et au moins un dipôle (générateur ou récepteur).

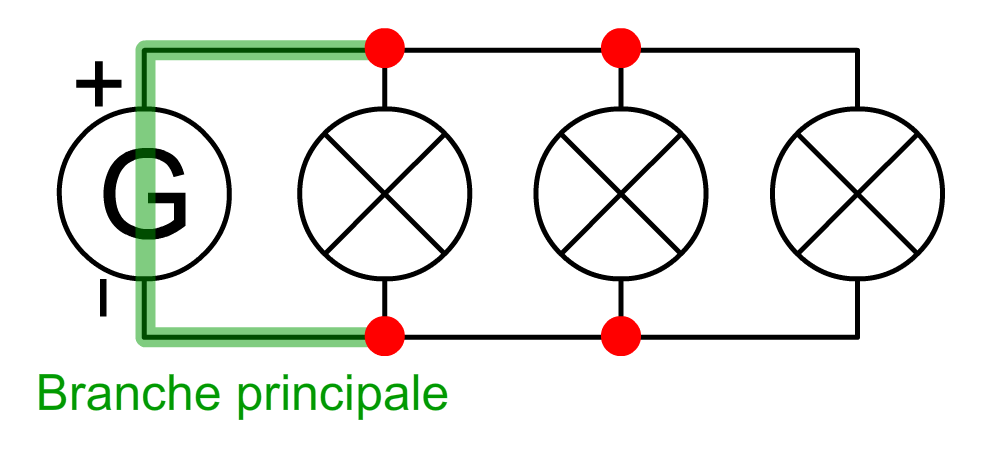

La branche principale comporte deux fils électriques et le générateur.

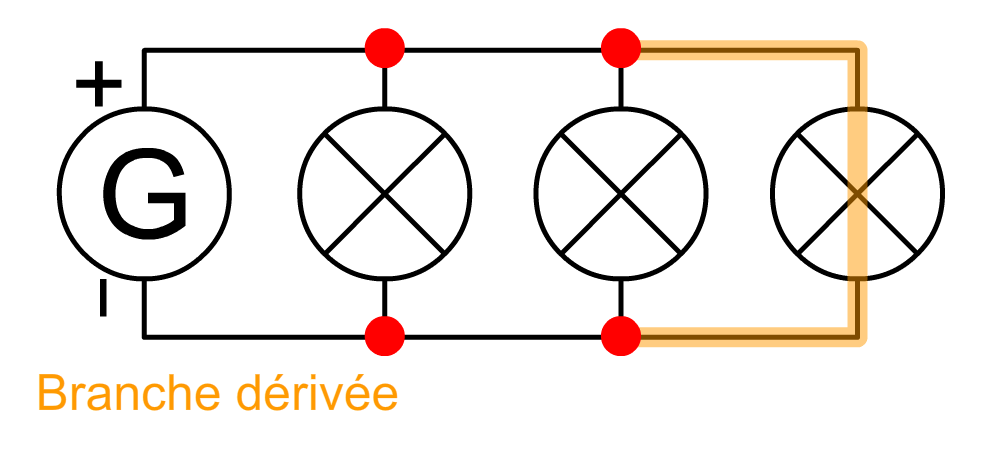

La branche dérivée comporte deux fils électriques et une lampe.
