Q.C.M. : Choisir la (ou les) bonne(s) réponse(s)
1.

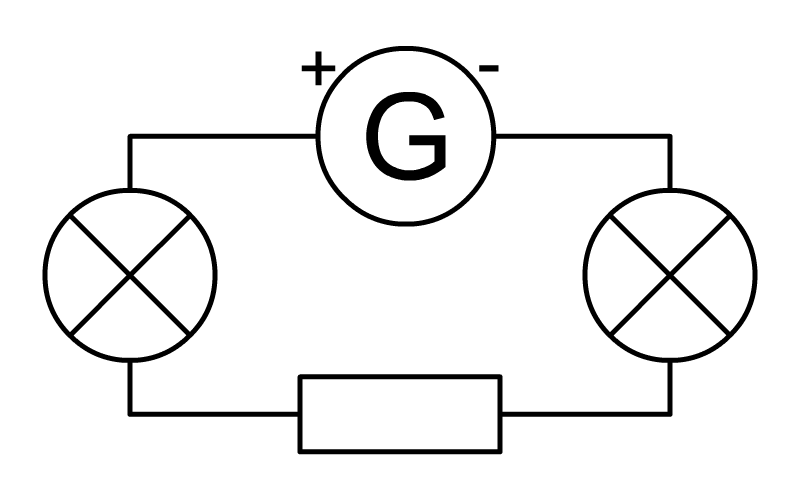

Un circuit en série comporte :
une seule maille
quatre nœuds
au moins deux mailles
un seul récepteur
2.
Une maille est :
une partie d'un circuit qui va d'un nœud au nœud suivant
une intersection d'un circuit électrique
une boucle fermée
3.
Un nœud est :
une borne
un point de raccordement
un point de contact d'au moins trois fils électriques
le sommet du rectangle ou des rectangles sur le schéma normalisé
4.
Une branche est :
un fil électrique
une partie d'un circuit qui comprend le générateur
une partie d'un circuit qui va d'un nœud au nœud suivant
un trait horizontal
5.

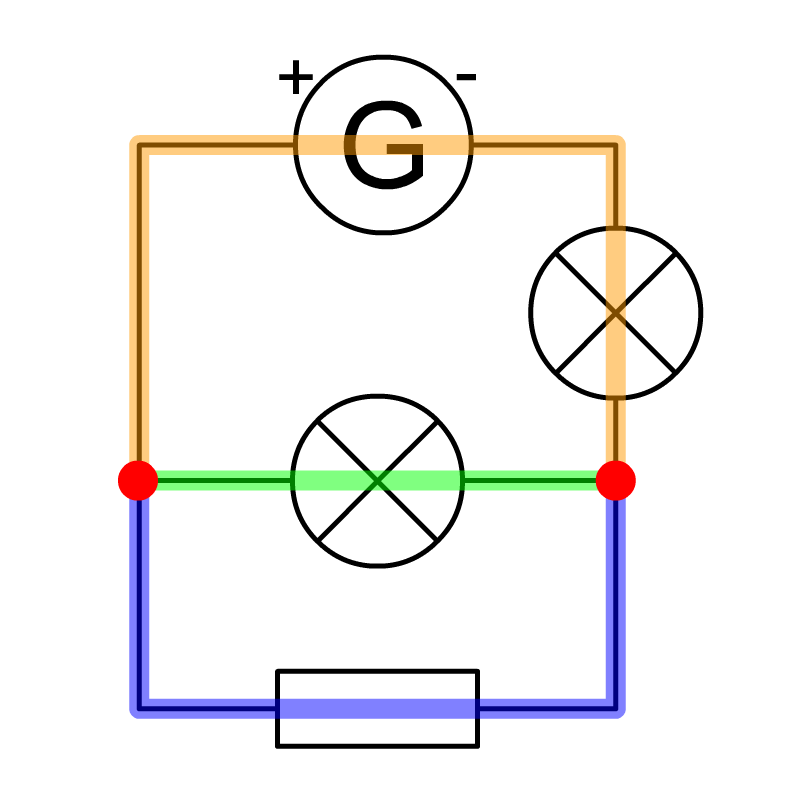

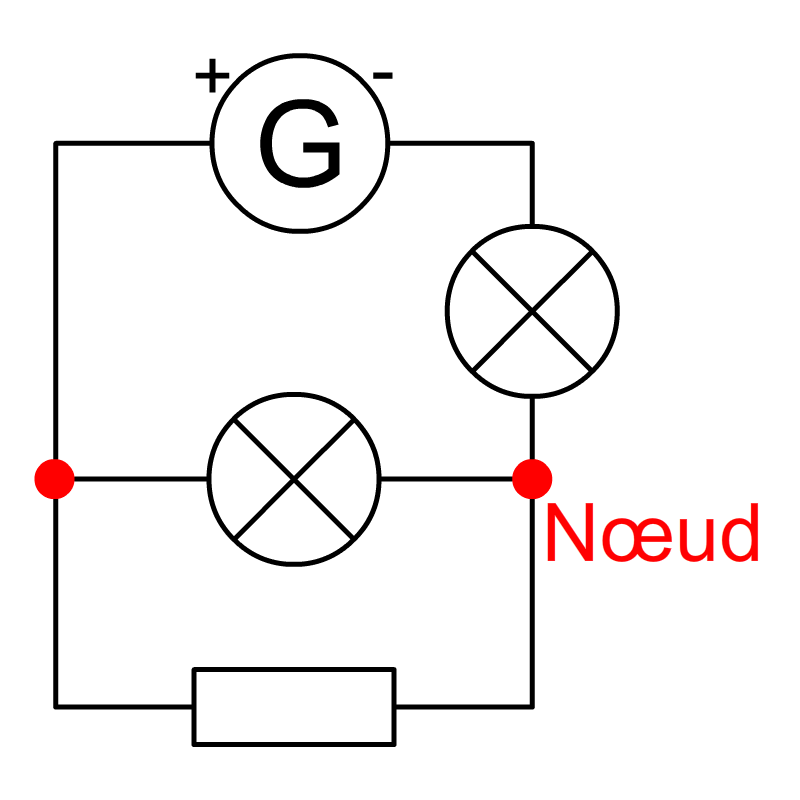

Le circuit suivant comporte :
un nœud
deux nœuds
trois nœuds
quatre nœuds
6.

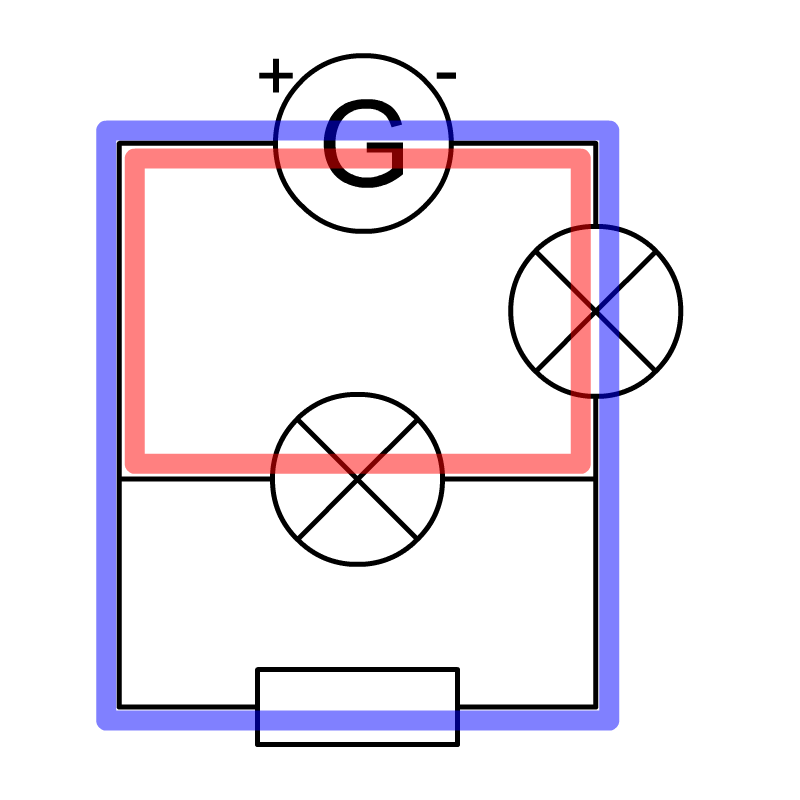

Le nombre de mailles comportant le générateur de ce circuit est égal à :
1
2
3
4
7.

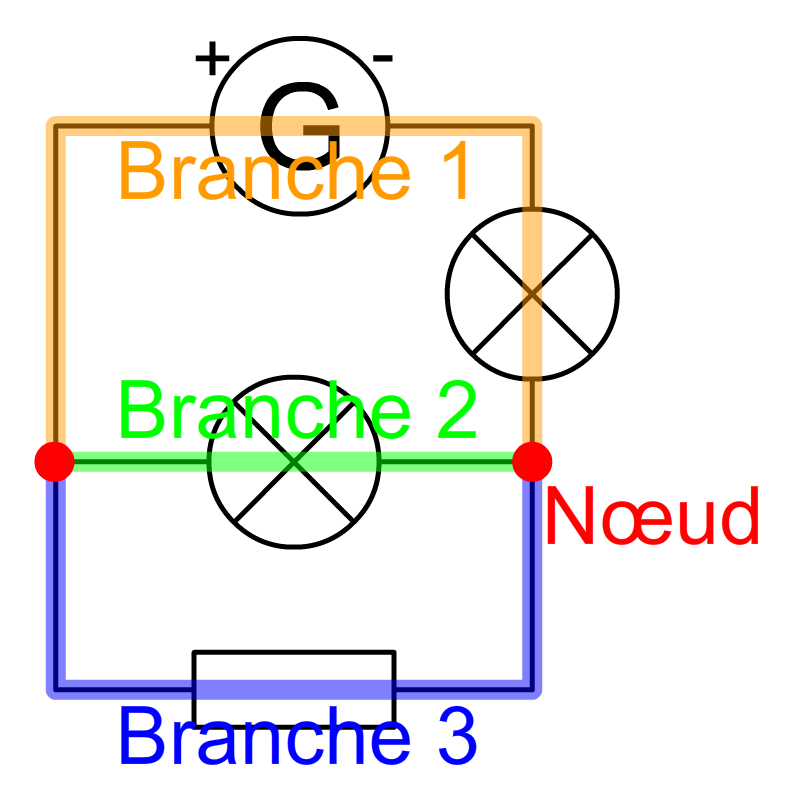

Le circuit suivant comporte :
une branche
deux branches
trois branches
quatre branches
8.
La branche principale est constituée :
du générateur, d'une lampe et de trois fils
du générateur, du résistor et de quatre fils
du générateur et d'une lampe
d'une lampe et de deux fils
9.
Le circuit suivant comporte :
une branche dérivée
deux branches dérivées
trois branches dérivées
quatre branches dérivées
10.

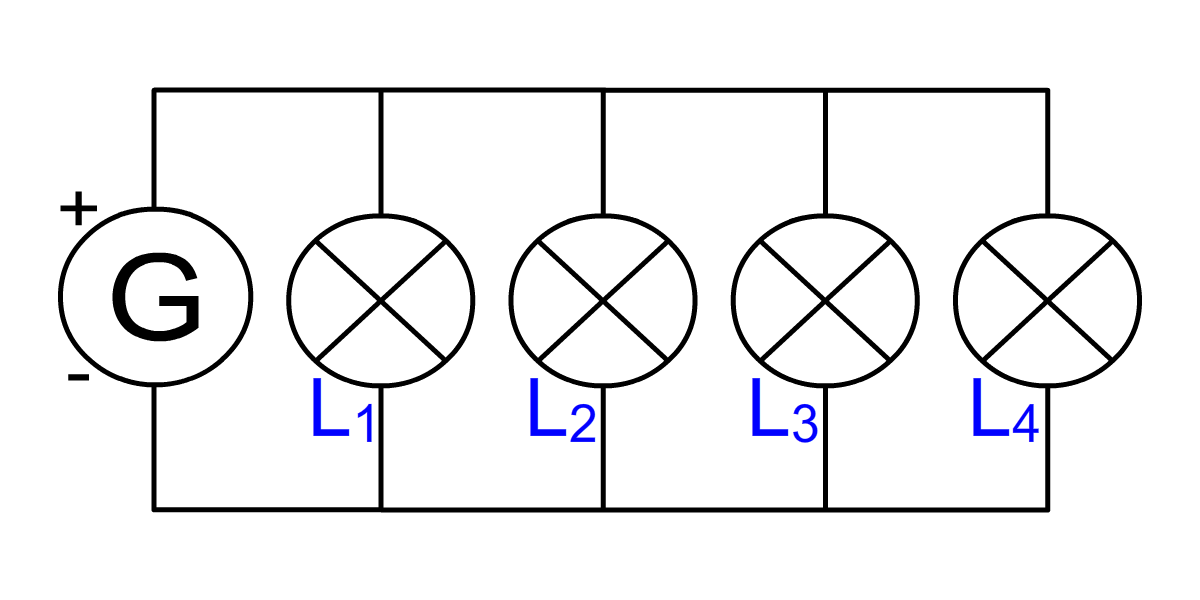

Le circuit suivant comporte :
quatre nœuds
huit nœuds
dix nœuds
six nœuds
11.
Le nombre de mailles comportant un générateur de ce circuit est égal à :
3
4
5
6
12.
Le circuit suivant comporte :
quatre branches
cinq branches
neuf branches
treize branches
13.
Le circuit suivant comporte :
quatre nœuds
huit nœuds
dix nœuds
six nœuds
14.
Le nombre de mailles comportant un générateur de ce circuit est égal à :
3
4
5
6
15.
Le circuit suivant comporte :
quatre branches
six branches
dix branches
cinq branches
16.

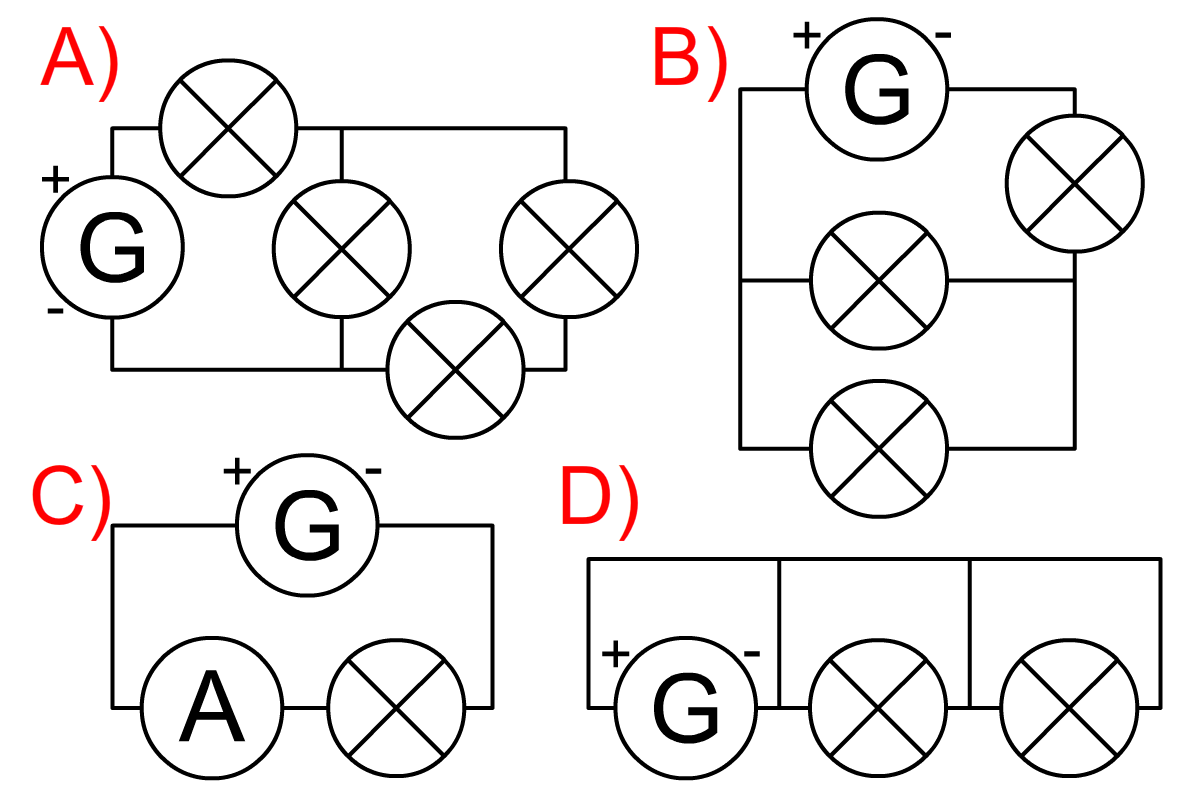

Quel est le circuit qui ne comporte pas de nœud ?
A
B
C
D
17.
Quel est le circuit qui comporte quatre nœuds ?
A
B
C
D
18.
Quel est le circuit qui a trois mailles comportant le générateur ?
A
B
C
D
19.
Quel est le circuit qui a une maille comportant le générateur mais pas de récepteur ?
A
B
C
D
20.
Quel est le circuit qui a une maille comportant le générateur et trois récepteurs ?
A
B
C
D
