Compléter la rédaction de cet exercice portant sur les lois de l'intensité du courant.
Circuit 1
Dans le circuit suivant déterminer I' et I''. Justifier.

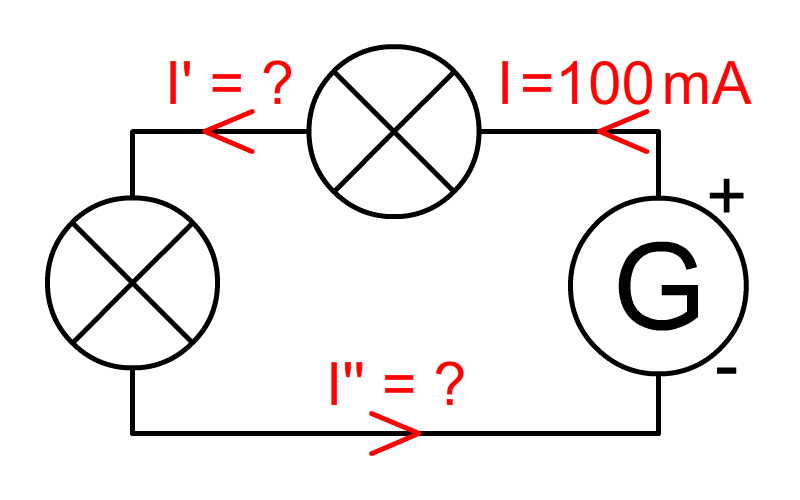

Schéma exercice sur l'intensité
Rédaction :
Je sais que :
I =
100
mA
et que le circuit 1 est un circuit en
série
car il comporte une
seule
maille.
J'utilise la loi d'
unicité
de l'intensité :
L'intensité est la
même
en tout point d'un circuit en série.
J'en déduis que :
I
=
I'
=
I'' =
100
mA
Circuit 2
Dans le circuit suivant calculer I
2
. Justifier.

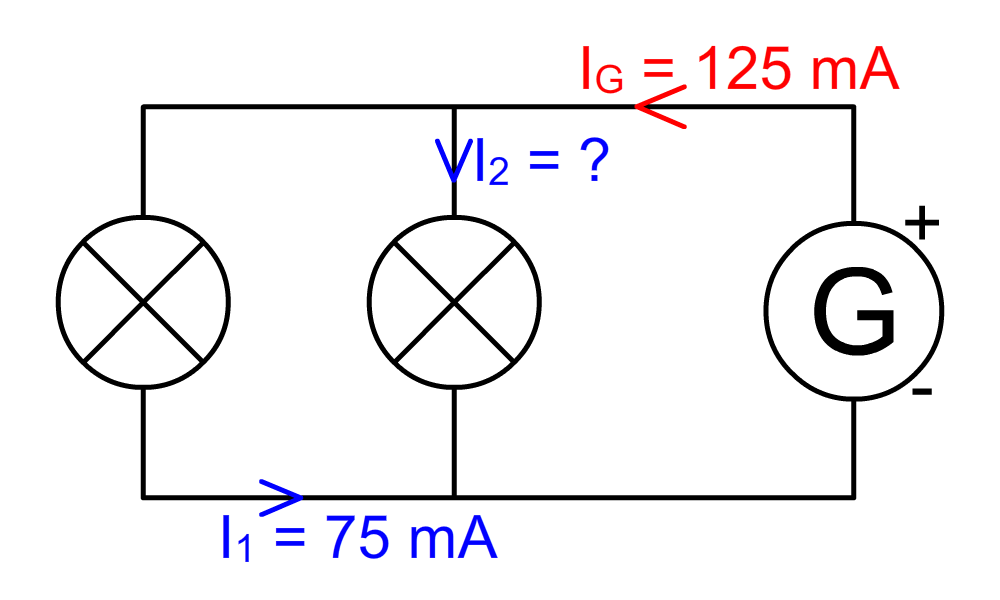

Schéma exercice sur l'intensité
Rédaction :
Je sais que :
I
G
=
125
mA,
I
1
=
75
mA
et que le circuit 2 est un circuit avec des
dérivations
car il comporte
plusieurs
mailles.
J'utilise la loi d'
additivité
des intensités :
Dans un circuit comportant trois branches, l'intensité dans la branche
principale
est égale à la
somme
des intensités dans les branches
dérivées
secondaires
.
J'en déduis que : I
G
= I
1
+
I
2
Donc :
I
2
= I
G
-
I
1
A.N. :
Calcul →
I
2
=
125 - 75
125-75
125 - 75
Résultat →
I
2
=
50
mA
RÉSULTAT :
