Compléter la rédaction de cet exercice portant sur les lois de l'intensité du courant.

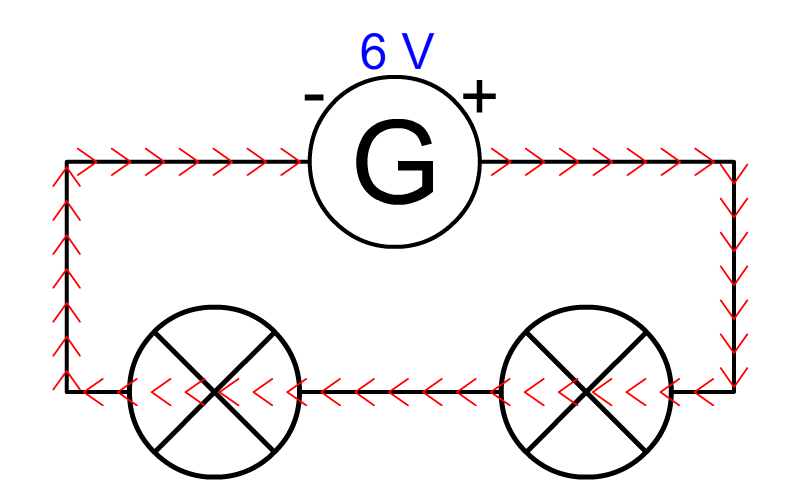

• Circuit en série

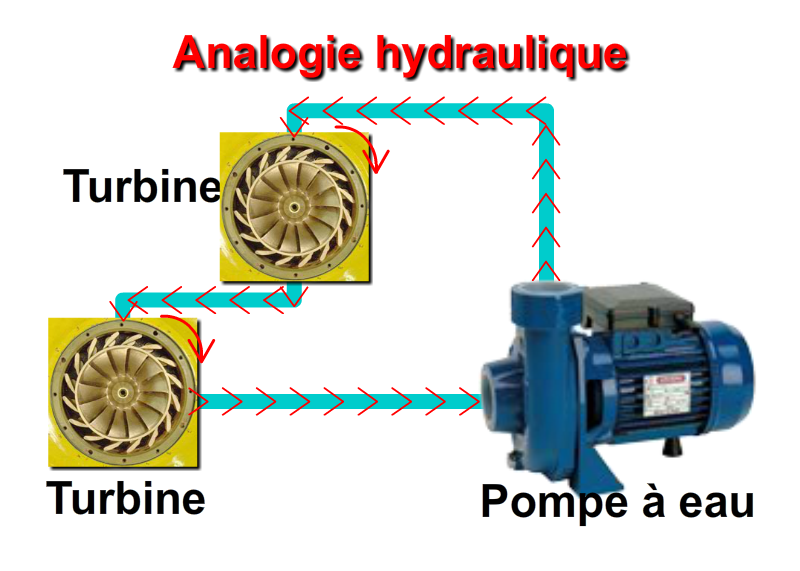

  La pompe à eau fournit l’énergie nécessaire au déplacement de l’eau. La pompe à eau a un comportement analogue au générateur.

  Le déplacement de l’eau entraîne la rotation des deux turbines. Les turbines ont un comportement analogue aux lampes.

  Comme l’eau circule dans un conduit rigide, le débit de l’eau est partout le même.
•
•

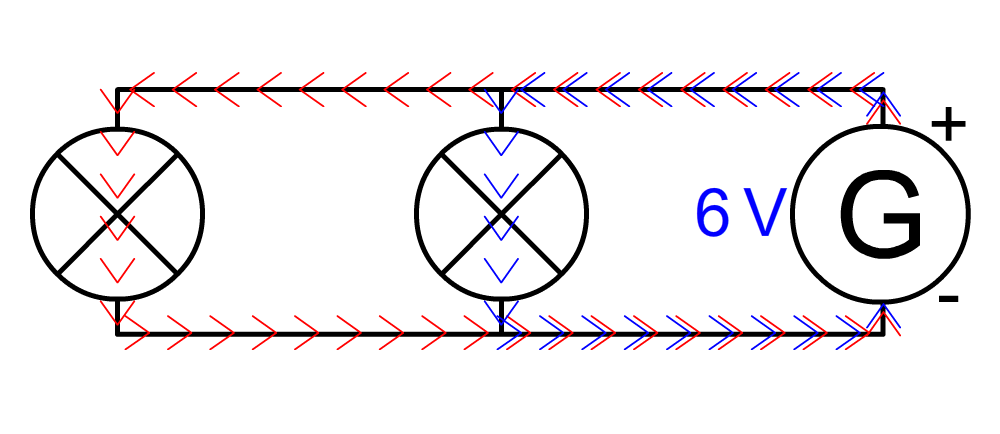

• Circuit en dérivation

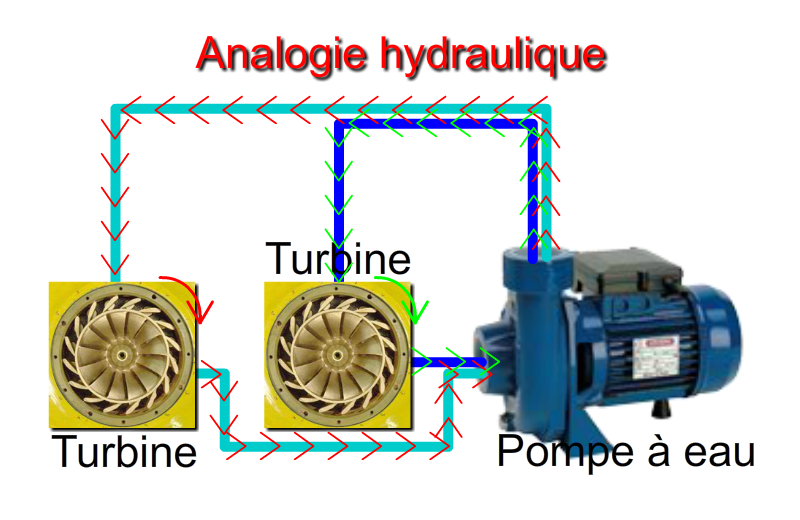

  Comme l’eau peut circuler par deux chemins différents, le débit de l’eau à la sortie de la pompe à eau est égale à la somme des débits de l’eau qui traversent les turbines.
•
•

• Lois de l'intensité
  Loi d'unicité de l'intensité

  L'intensité est la même en tout point d'un circuit en série.

  Loi d'additivité des intensités

  Dans un circuit comportant trois branches, l'intensité dans la branche principale est égale à la somme des intensités dans les branches dérivéessecondaires.

•
•

RÉSULTAT :
