- L'intensité du courant diminue quand on s'éloigne de la borne plus du générateur.
- L'intensité du courant diminue quand on s'éloigne des bornes du générateur.
- L'intensité du courant ne varie pas le long d'une guirlande électrique.

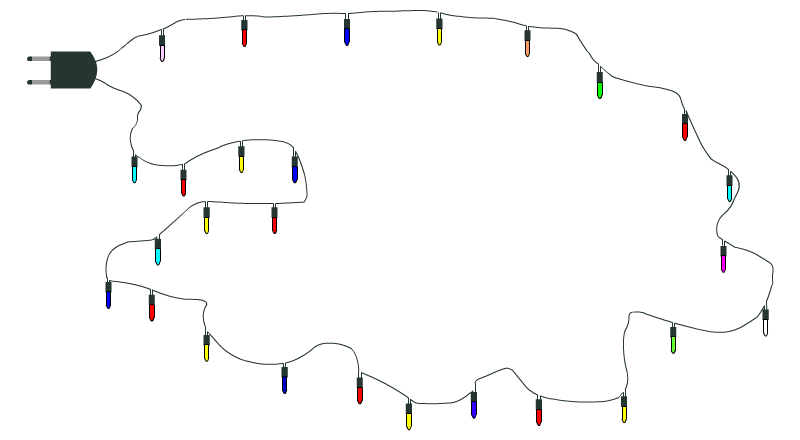

Modélisation du circuit électrique d'une guirlande
Le circuit électrique de cette guirlande de noël est un circuit en série.
En effet quand une lampe est grillée, les autres lampes ne brillent pas. Les lampes sont dépendantes les unes des autres. Elles sont donc montées en série.

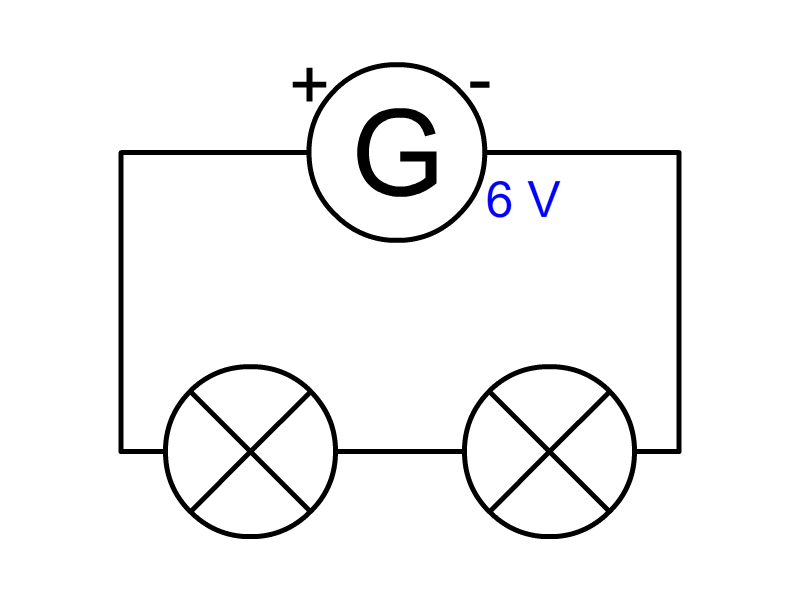

Pour la modélisation, on remplace la prise par un générateur de 6 V et les cent lampes par deux lampes.

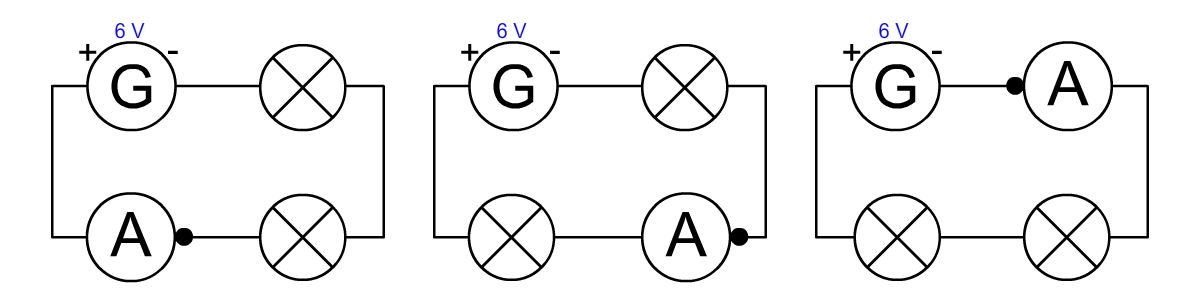

On mesure l'intensité du courant avant les lampes, entre les lampes et après les lampes. On utilise un multimètre réglé en ampèremètre qu'on monte en série.

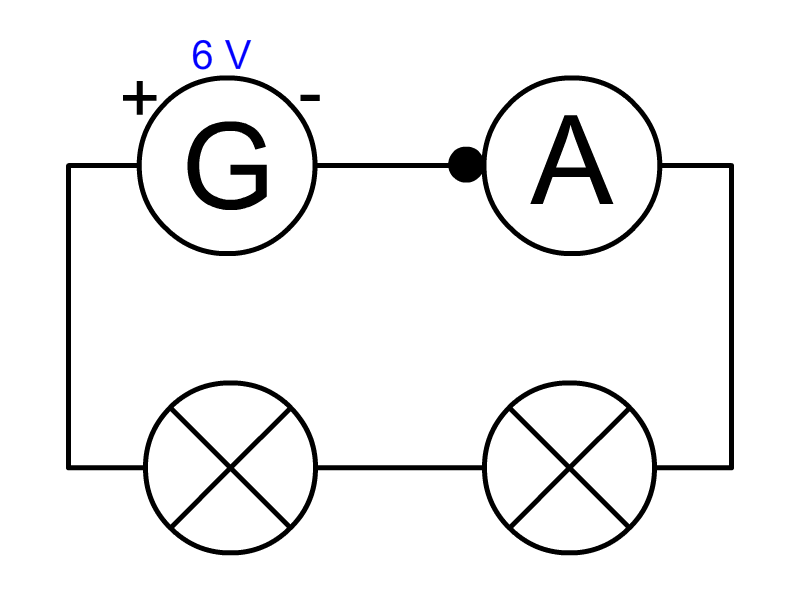

Intensité du courant
avant les lampes
I = 75,3 mA

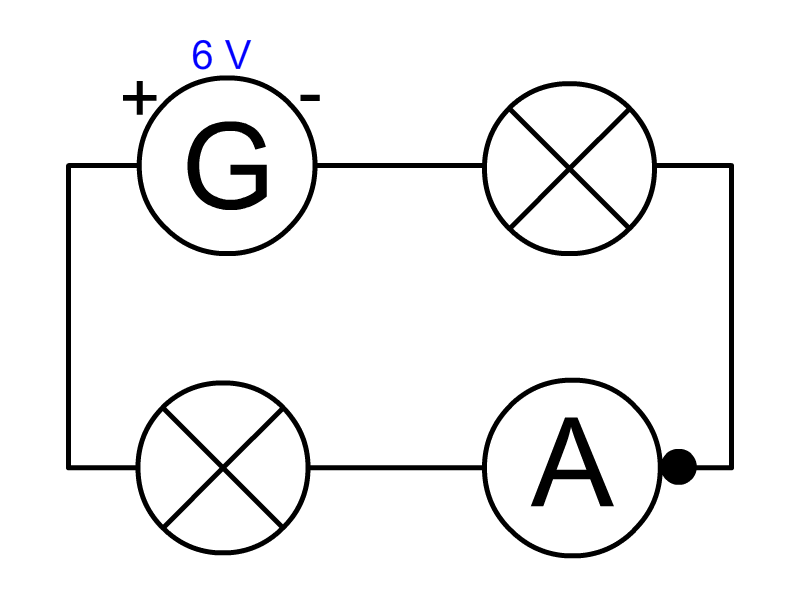

Intensité du courant
entre les lampes
I' = 75,3 mA

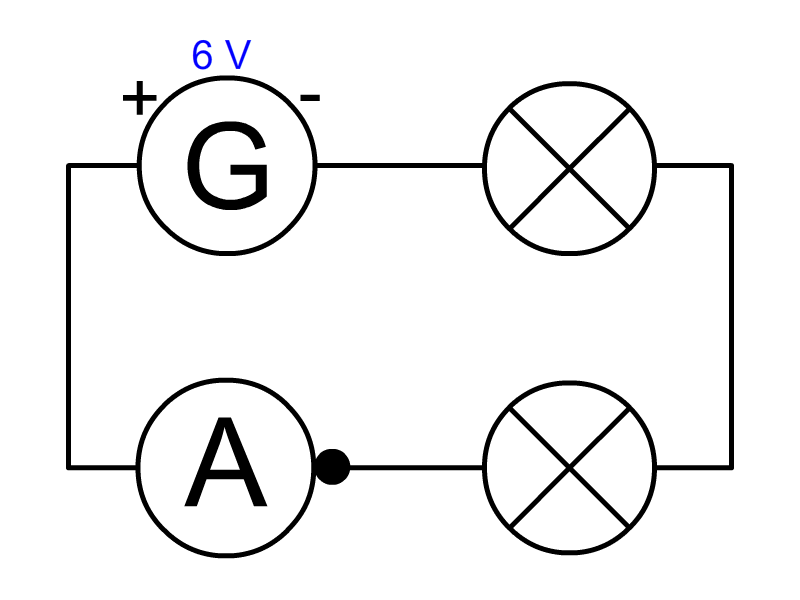

Intensité du courant
après les lampes
I'' = 75,3 mA
I = I' = I''
Loi d'unicité de l'intensité
Dans un circuit en série, l'intensité du courant est partout la même.
L'intensité du courant électrique est la même en tout point d'un circuit qui ne compte que des dipôles en série.
L'intensité du courant est la même en tout point d'une branche d'un circuit avec des dérivations
L'intensité du courant est la même en tout point de la guirlande éléctrique étudiée.
Toutes les lampes de cette guirlande sont identiques, elles brillent de la même façon et elles sont traversées par le même courant.
