« Tout saute » signifie que le disjoncteur général (interrupteur général) se déclenche et ouvre le circuit électrique entraînant l'extinction de tous les appareils en fonctionnement.
Le disjoncteur général limite l'intensité du courant par exemple à 20 A.
Quand on branche un grand nombre d'appareils, l'intensité du courant au niveau du compteur électrique est supérieure à l'intensité de déclenchement du disjoncteur général.
Modélisation du circuit électrique d'une maison

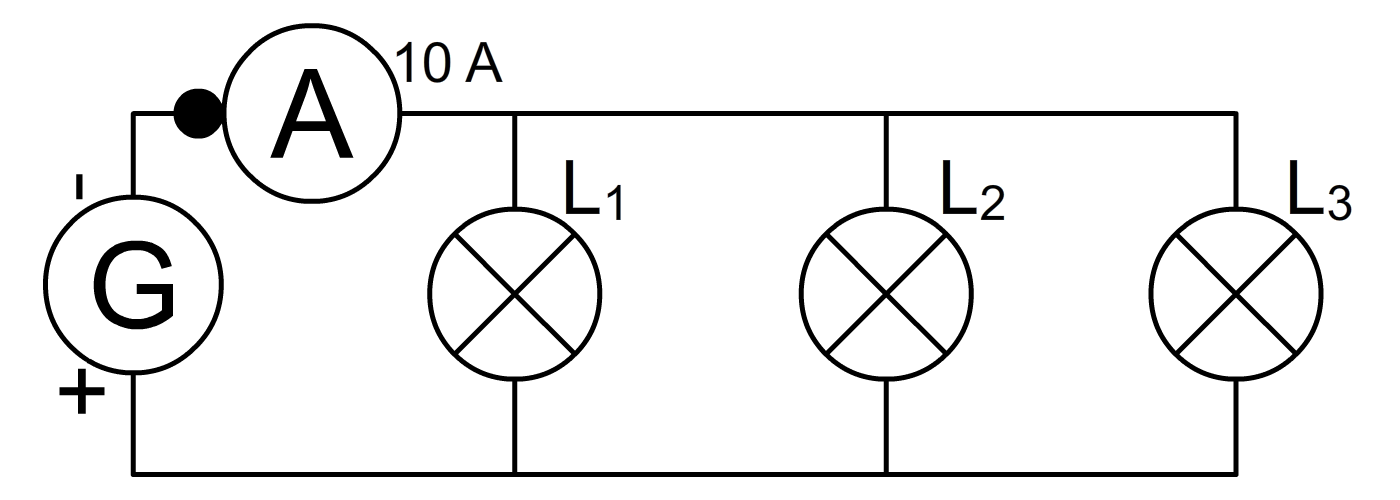

On va mesurer l'intensité du courant qui sort du générateur quand seulement une lampe est vissée, puis deux lampes et enfin trois lampes.
On notera les résultats dans un tableau.
| Lampe(s) vissée(s) | L1 | L2 | L3 | L1 et L2 | L1 et L3 | L2 et L3 | L1, L2 et L3 |
|---|---|---|---|---|---|---|---|
| IG (A) | 0,30 | 0,20 | 0,15 | 0,50 | 0,35 | 0,45 | 0,65 |
Dans un circuit en dérivation, plus le nombre de récepteurs est grand, plus l'intensité du courant qui traverse le générateur est élevée.

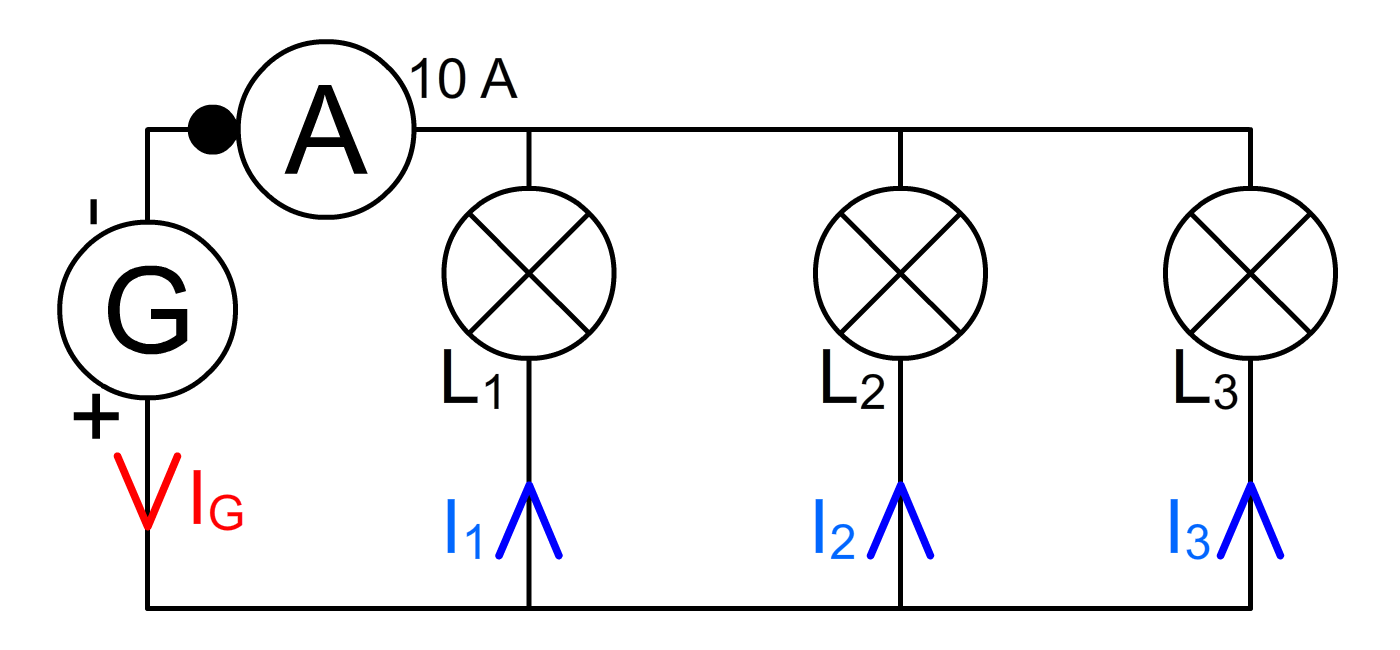

IG = 0,65 A
I1 + I2 + I3= 0,30 + 0,20 + 0,15
I1 + I2 + I3 = 0,65 A
IG = I1 + I2+ I3
Loi d'additivité des intensités
Dans un circuit en dérivation, l'intensité du courant qui traverse le générateur est égale à la somme des intensités des courants qui traversent les récepteurs.

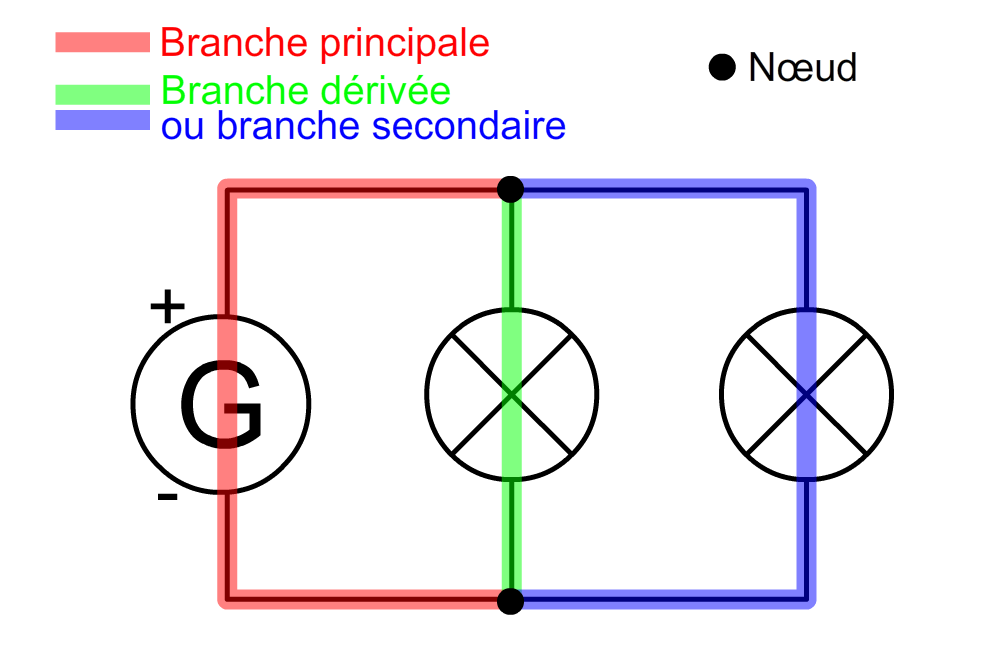

Un nœud est un point de raccordement d'au moins trois fils électriques.
Une branche est une partie de circuit qui va d'un nœud au nœud suivant.
La branche principale comporte le générateur.
Les autres branches sont les branches dérivées ou les branches secondaires.
