Mailles comportant le générateur et branches d'un circuit avec des dérivations

On étudie le circuit suivant :

Schéma électrique d'un circuit en dérivation
Ce circuit est constitué de trois mailles qui comporte le générateur.
Ces trois mailles disposent seulement d'une lampe. Les quatre autres mailles sont constituées de deux lampes.
La lampe L₁ est traversée par un courant de 0,15 A.
La lampe L₂ par un courant de 0,10 A.
La lampe L₃ par un courant de 0,32 A.

Les mailles :
Déterminer l'intensité du courant des trois mailles comportant le générateur de ce circuit.

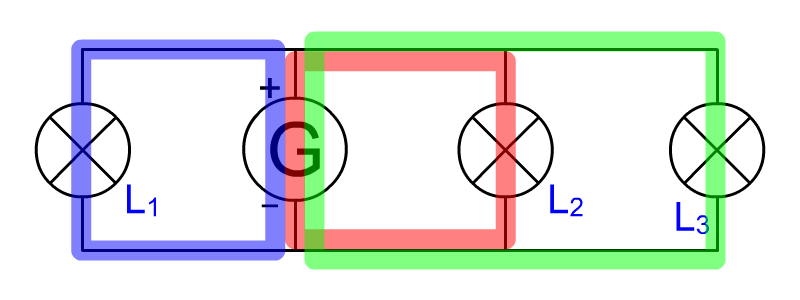

Illustration des mailles comportant le générateur d'un circuit en dérivation

I_Verte = 0,32 A
I_Rouge = 0,100,1 A
I_Bleue = 0,15 A

Les branches :
Déterminer l'intensité du courant associée à chacune des branches de ce circuit.

Illustration des branches et des nœuds comportant le générateur d'un circuit en dérivation

I_Bleue = 0,15 A
I_Verte = 0,42 A
I_Magenta = 0,32 A
I_Rouge = 0,57 A
I_Jaune = 0,100,1 A

RÉSULTAT :

Exercice suivant !
