Associer une formule à un circuit électrique.
Cliquer sur les   ?   puis sur les formules (rectangles blancs).

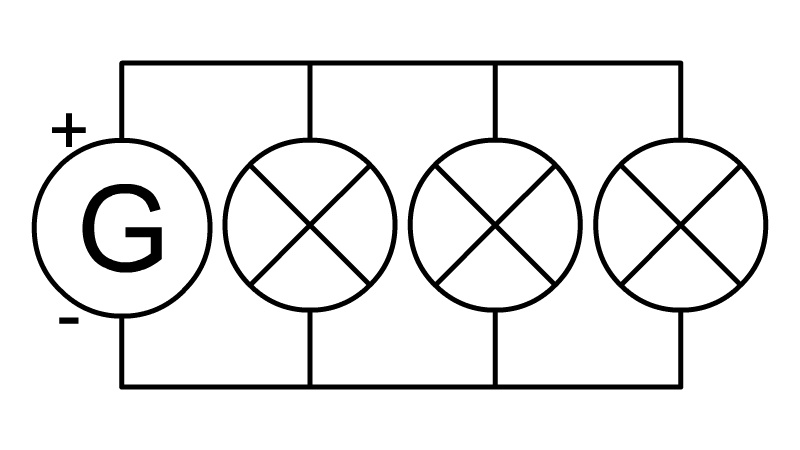

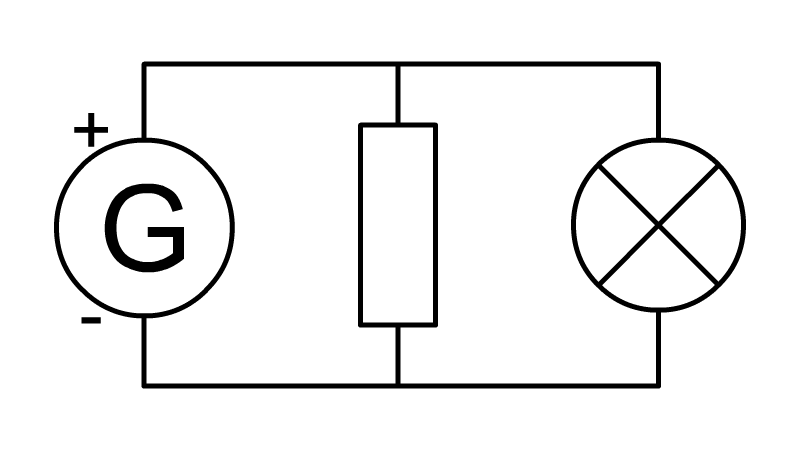

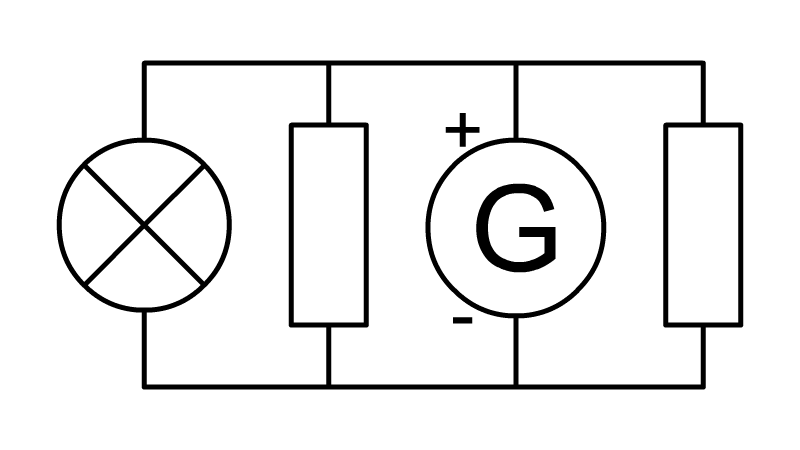

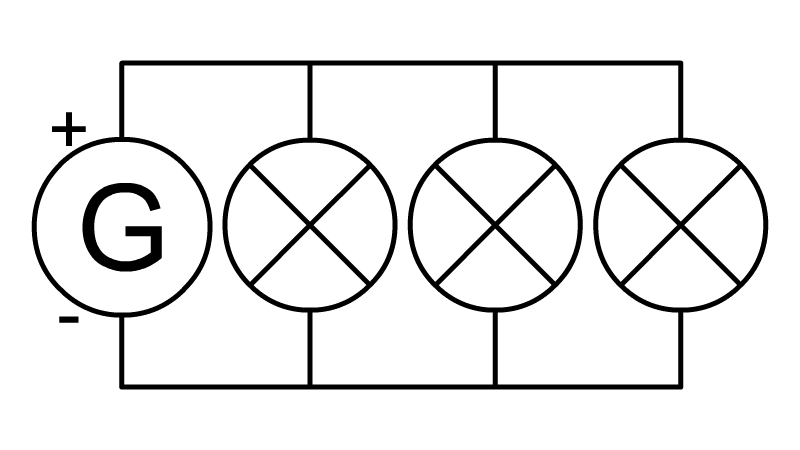

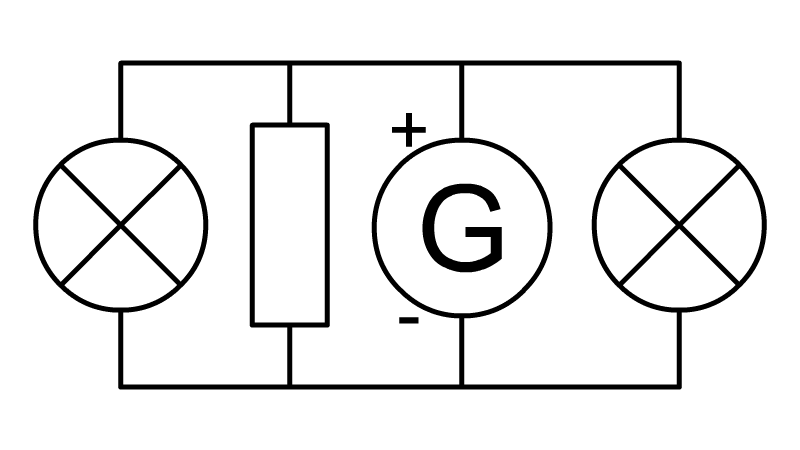

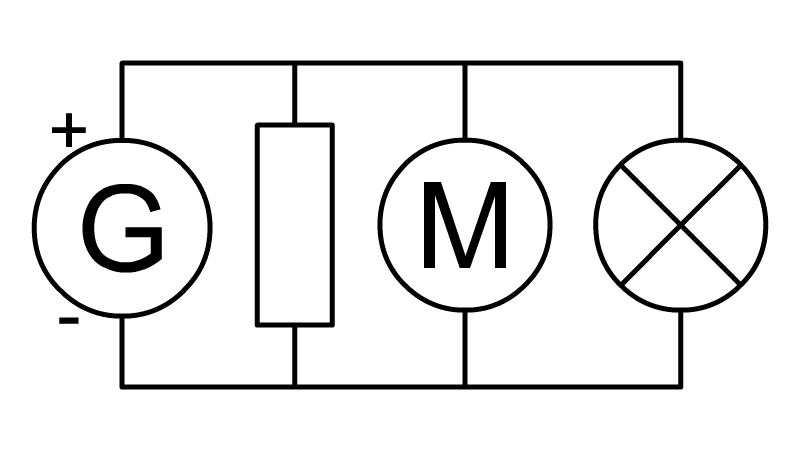

Les circuits étudiés comportent un seul récepteur par boucle de courant et un seul générateur.

Rappel :
Une boucle est un chemin électrique qui va de la borne + vers la borne - du générateur.

On utilise la loi d'additivité des intensités suivante :
Dans un circuit comportant un récepteur par boucle, l'intensité du courant qui traverse le générateur est égale à la somme des intensités qui traversent les récepteurs.
RÉSULTAT :

Exercice suivant !
