Les affirmations suivantes sont-elles vraies ?

1. Un nœud est un point de contact d'au moins trois fils électriques.

2. Une pile comporte deux bornes et donc toujours deux nœuds.

3. Un circuit en série comporte quatre nœuds.

4. Un circuit en dérivation avec deux boucles comporte deux nœuds.

5. La somme des intensités des courants qui arrivent à un nœud est égale à la somme intensités des courants qui partent du noeud.

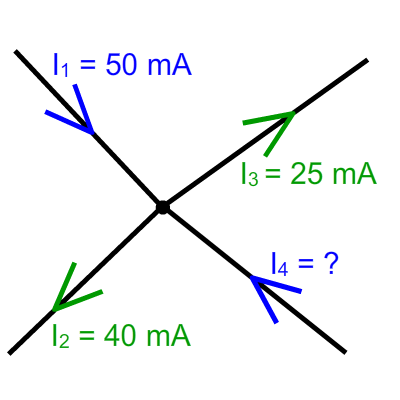

6. Pour le nœud suivant, nous avons :
I1 + I4 = I2 + I3 et I4 = I2 + I3 - I1

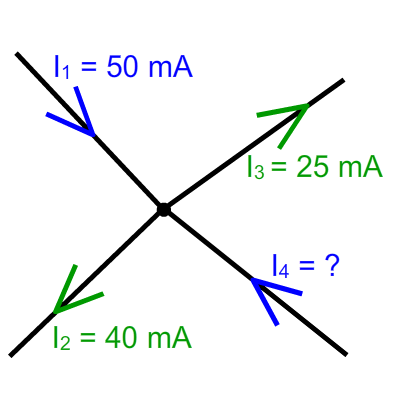

7. Pour le nœud suivant, nous avons :
I4 = 40 + 50 - 25 = 65 mA

RÉSULTAT :
