Dans le cas des circuits en série, l'intensité change‑t‑elle quand on modifie la position des récepteurs ?

Hypothèse 1 :
L'intensité du courant dans un circuit en série ne dépend pas de la position des récepteurs.

Hypothèse 2 :
L'intensité du courant dans un circuit en série dépend de la position des récepteurs

Cas 1 :
Le circuit en série étudié comporte :
- un générateur de 6 V,
- deux lampes de 6 V et 100 mA et
- un résistor de 10 Ω.

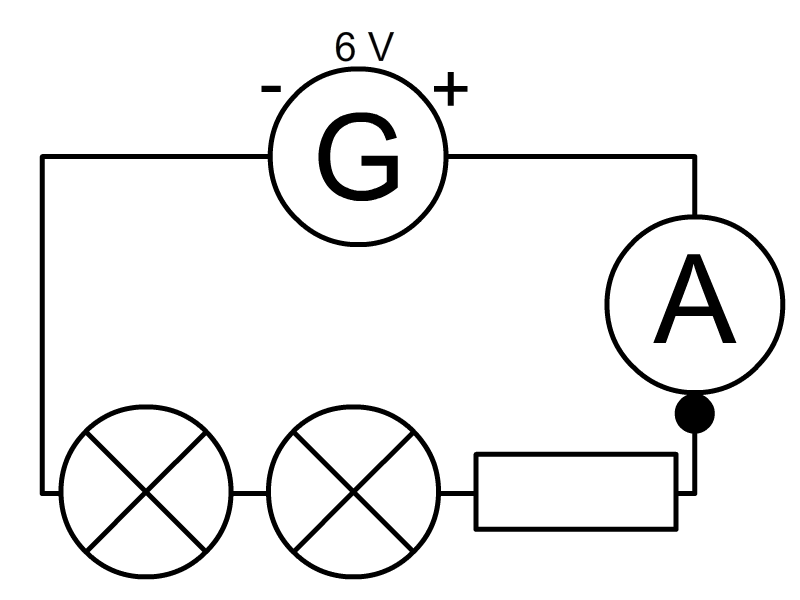

Circuit 1 :
Le résistor est avant les lampes.
I_Circuit 1 = 45,7 mA

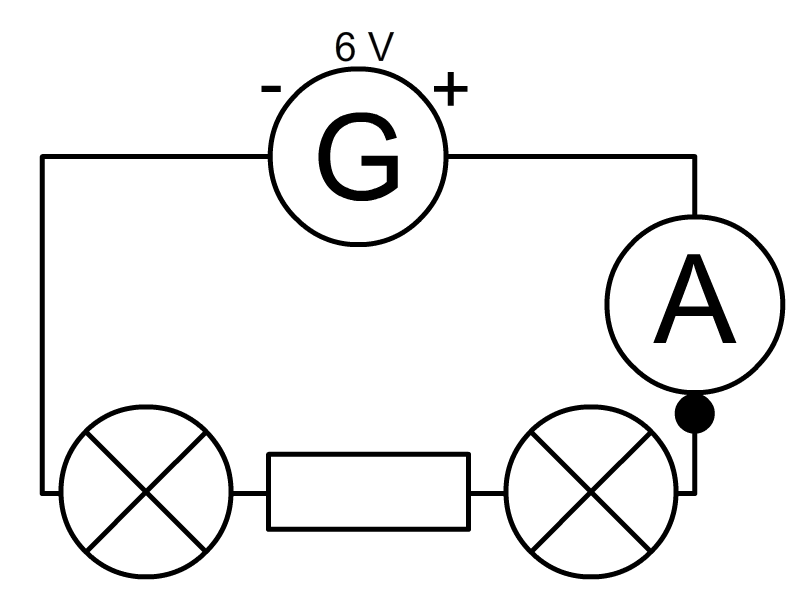

Circuit 2 :
Le résistor est entre les lampes.
I_Circuit 2 = 45,7 mA

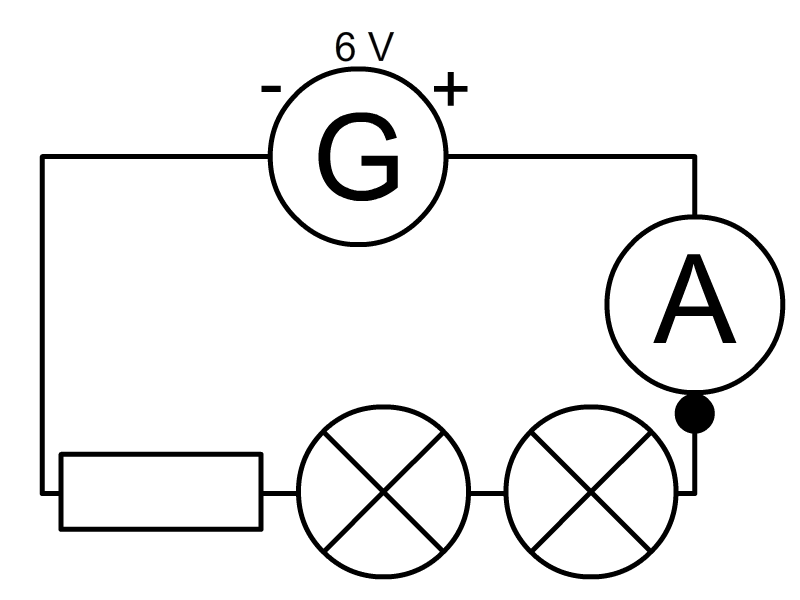

Circuit 3 :
Le résistor est après les lampes.
I_Circuit 3 = 45,7 mA

Conclusion :
I_Circuit 1 = I_Circuit 2 = I_Circuit 3
I_Circuits = 45,7 mA

Cas 2 :
Le circuit en série étudié comporte :
- un générateur de 9 V,
- une lampe L₁ de 6 V et 100 mA et
- une lampe L₂ de 3,5 V et 100 mA

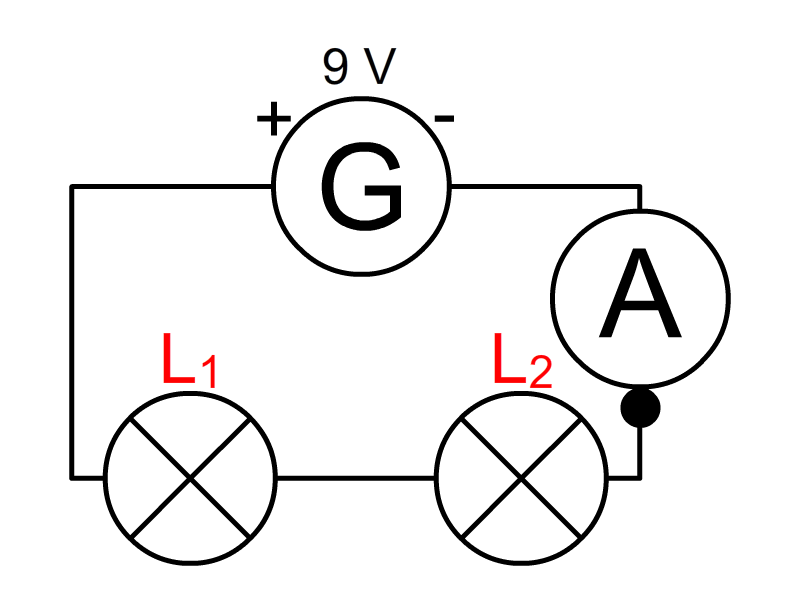

Circuit 1 :
La lampe L₁ est avant la lampe L₂.
I_Circuit 1 = 95 mA

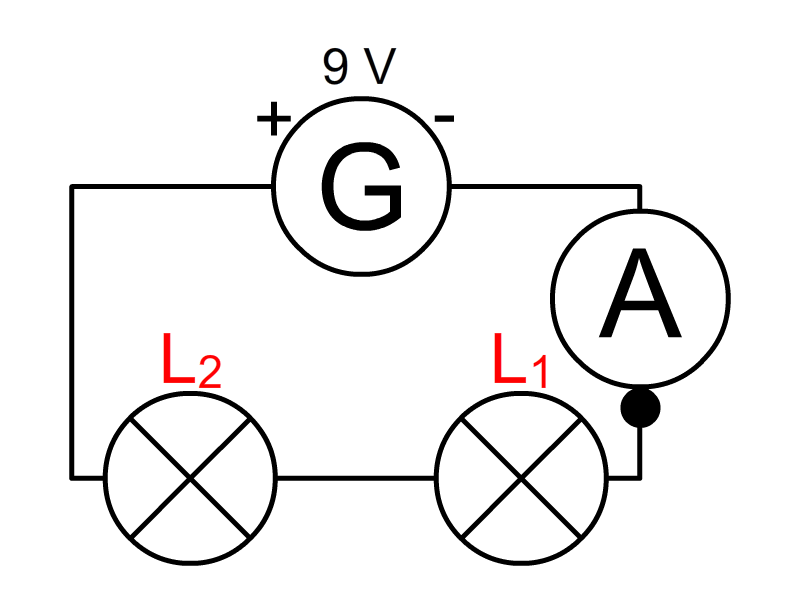

Circuit 2 :
La lampe L₂ est avant la lampe L₁.
I_Circuit 2 = 95 mA

Conclusion :
I_Circuit 1 = I_Circuit 2 = 95 mA

Cas 3 :
Le circuit en série étudié comporte :
- un générateur de 9 V,
- une lampe de 6 V et 100 mA et
- une diode et
- un résistor de 10 Ω.

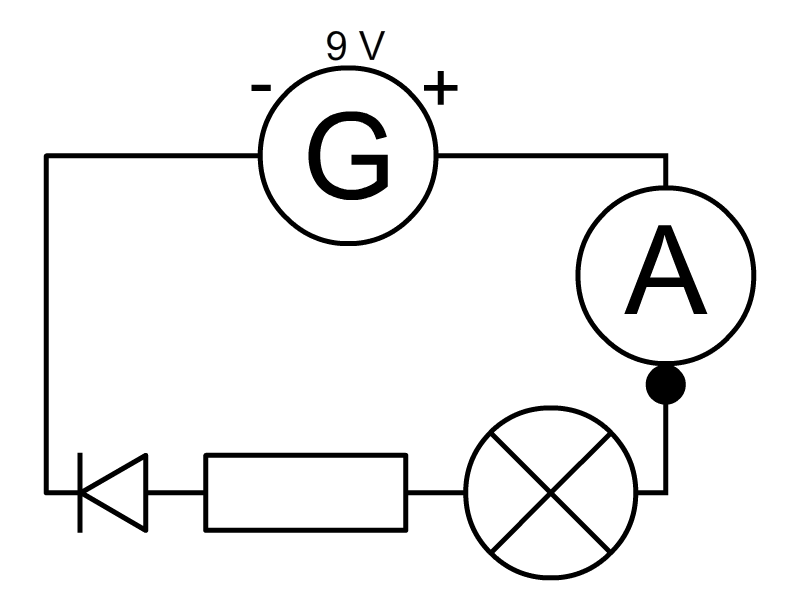

Circuit 1 :
L'ordre des éléments électriques est le suivant :
Borne + → Lampe → Résistor → Diode → Borne -
I_Circuit 1 = 45 mA

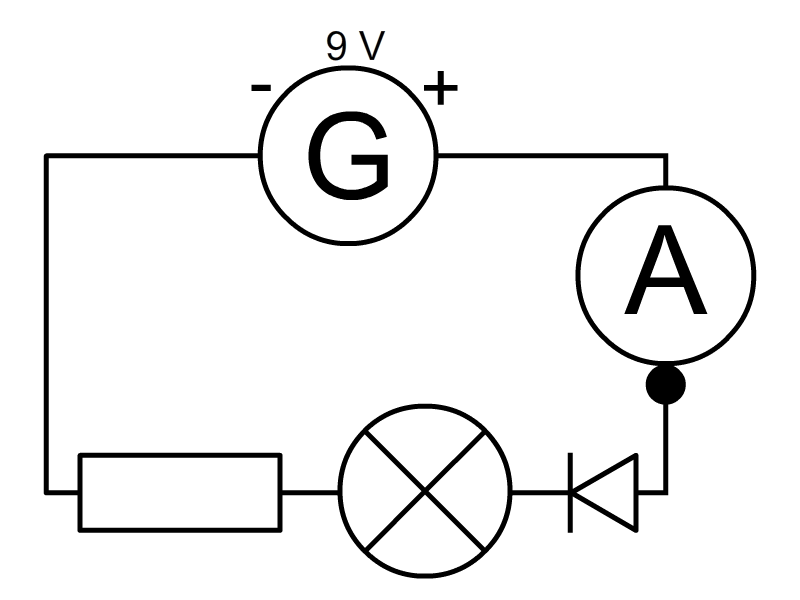

Circuit 2 :
L'ordre des éléments électriques est le suivant :
Borne + → Diode → Lampe → Résistor → Borne -
I_Circuit 2 = 45 mA

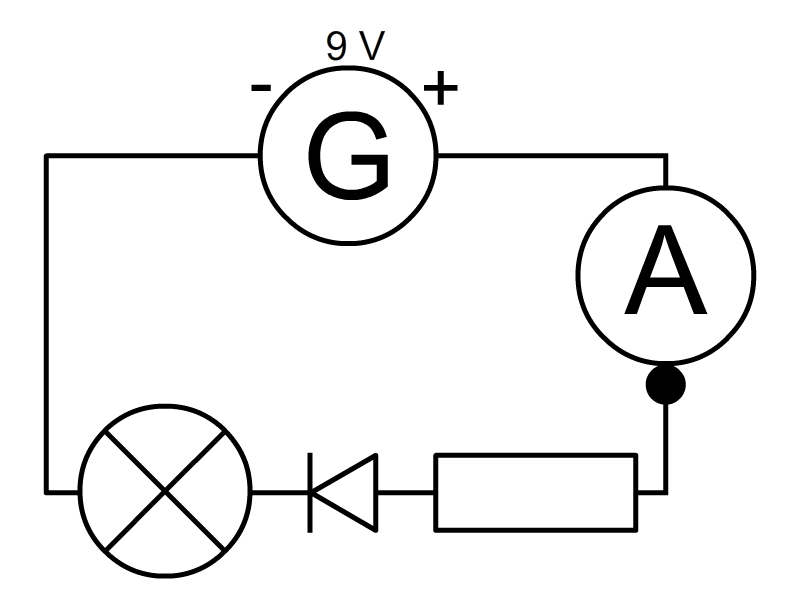

Circuit 3 :
L'ordre des éléments électriques est le suivant :
Borne + → Résistor → Diode → Lampe → Borne -
I_Circuit 3 = 45 mA

Conclusion :
I_Circuit 1 = I_Circuit 2 = I_Circuit 3
I_Circuits = 45 mA

Dans un circuit en série, l'intensité du courant ne dépend pas de l'ordre des récepteurs.

Quand on ajoute un récepteur dans un circuit en série, sa position n'a pas d'influence sur le comportement du circuit.
