Comment varie l'intensité du courant quand on modifie l'ordre des récepteurs dans un circuit en série ?
Étude d'un circuit en série comportant un générateur de 6 V, une lampe, un résistor, une diode et un ampèremètre.

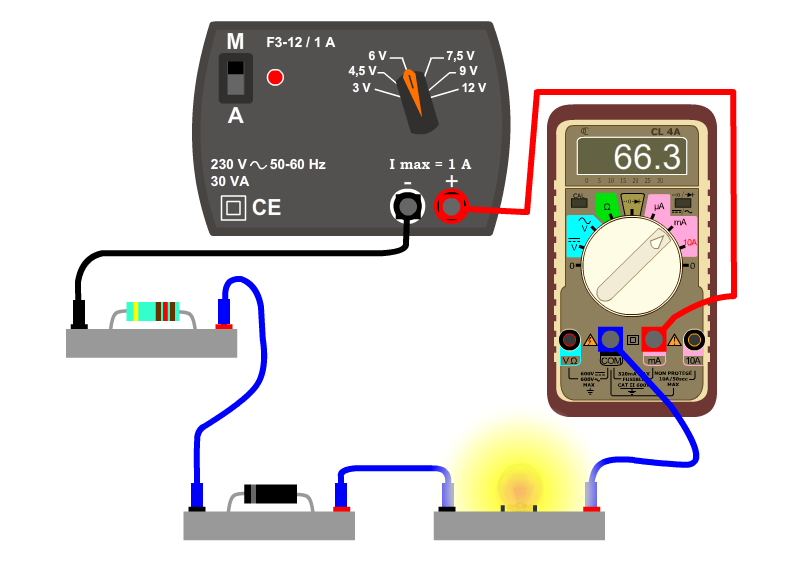

Circuit 1
Circuit en série et ordre des récepteurs
Indiquer l'ordre des récepteurs de ce circuit de la borne + à la borne - (sens du courant).
Position
Élèment
1
Borne +
2
L'ampèremètre
4
La diode
3
La lampe
5
Le résistor
6
Borne -
Indiquer la valeur de l'intensité du courant.
I
1
=
66,3
mA

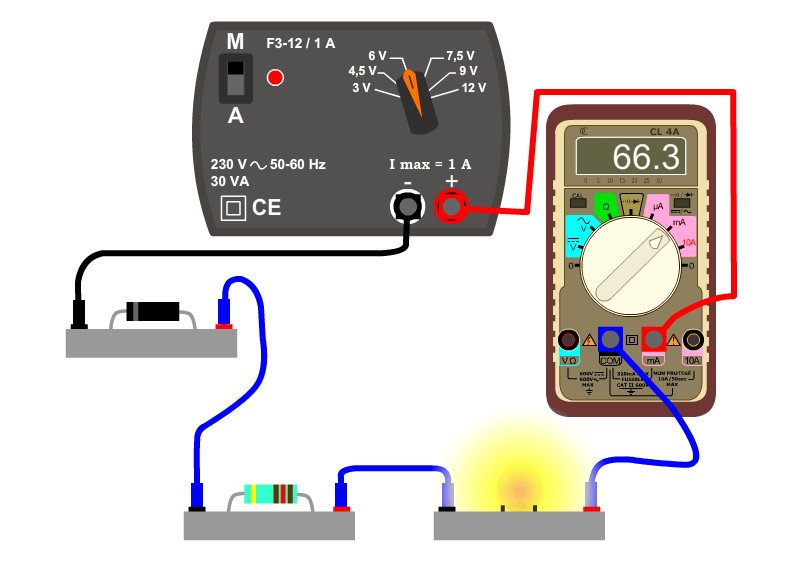

Circuit 2
Circuit en série et ordre des récepteurs
Indiquer l'ordre des récepteurs de ce circuit de la borne + à la borne - (sens du courant).
Position
Élèment
1
Borne +
2
L'ampèremètre
5
La diode
3
La lampe
4
Le résistor
6
Borne -
Indiquer la valeur de l'intensité du courant.
I
2
=
66,3
mA
Circuit 3
Circuit en série et ordre des récepteurs
Indiquer l'ordre des récepteurs de ce circuit de la borne + à la borne - (sens du courant).
Position
Élèment
1
Borne +
2
L'ampèremètre
5
La diode
4
La lampe
3
Le résistor
6
Borne -
Indiquer la valeur de l'intensité du courant.
I
3
=
66,3
mA

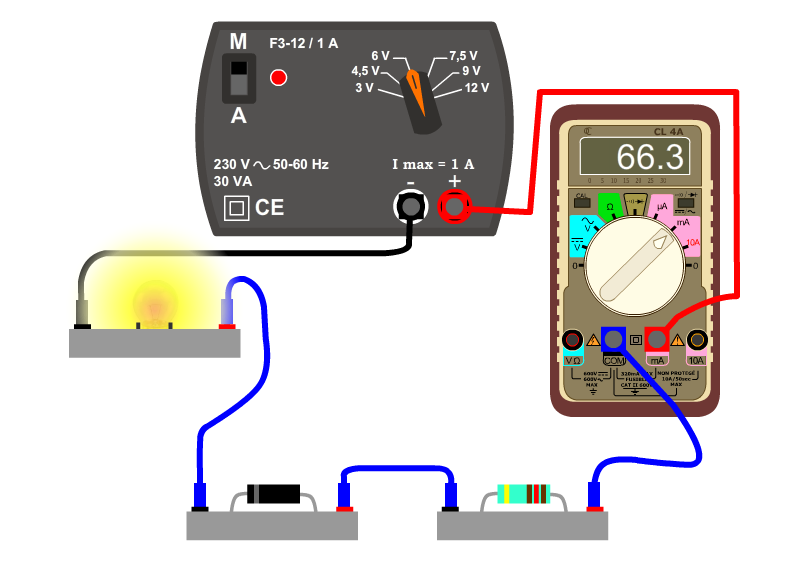

Circuit 4
Circuit en série et ordre des récepteurs
Indiquer l'ordre des récepteurs de ce circuit de la borne + à la borne - (sens du courant).
Position
Élèment
1
Borne +
2
L'ampèremètre
4
La diode
5
La lampe
3
Le résistor
6
Borne -
Indiquer la valeur de l'intensité du courant.
I
4
=
66,3
mA
Conclusion
Compléter la relation suivante avec "=", ">" ou "<".
I
1
=
I
2
=
I
3
=
I
4
Compléter le texte suivant :
Dans le cas d'un circuit en série, l'intensité du courant
ne dépend pas
de l'ordre des récepteurs.
