Comment utiliser un multimètre en voltmètre pour mesurer la tension ?
I— La grandeur Tension
Grandeur (Notation) Tension (U)
Unité (symbole) Volt (V)

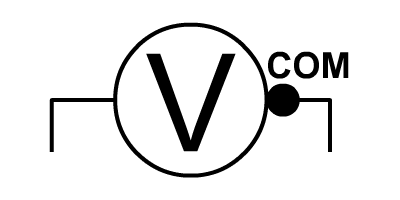

Appareil de mesure (Symbole) VoltmètreSymbole de voltmètre
Position du sélecteur Zone bleue
Bornes du multimètre VΩ et COM
Branchement du multimètre En dérivation
La tension, notée U, est une grandeur électrique qui se mesure en volt (symbole V) avec un voltmètre.
II— Cas d'un dipôle isolé : Générateur et récepteur
Pour mesurer la tension aux bornes d’un récepteur isolé ou d’un générateur isolé, on réalise les montages suivants :
Cas d'un générateur isolé

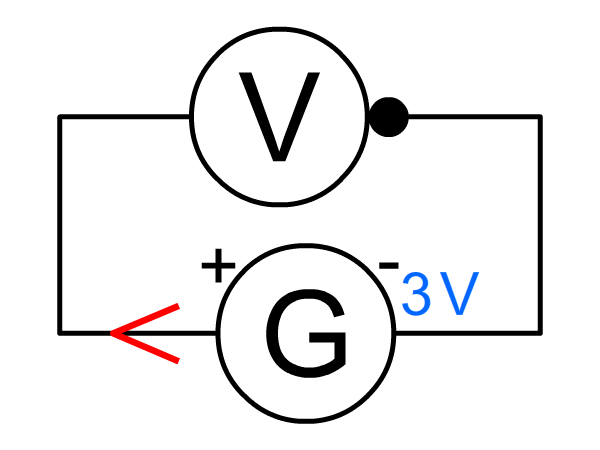

Mesure de la tension aux bornes d'un générateur isolé
Mesure de la tension aux bornes d'un générateur isolé
UGénérateur de 3 V = 3,0 V
UGénérateur de 6 V = -6 V
Cas d'un récepteur isolé

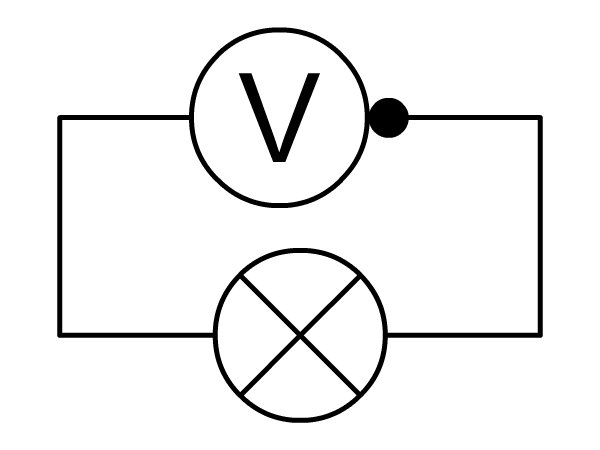

Mesure de la tension aux bornes d'un récepteur isolé

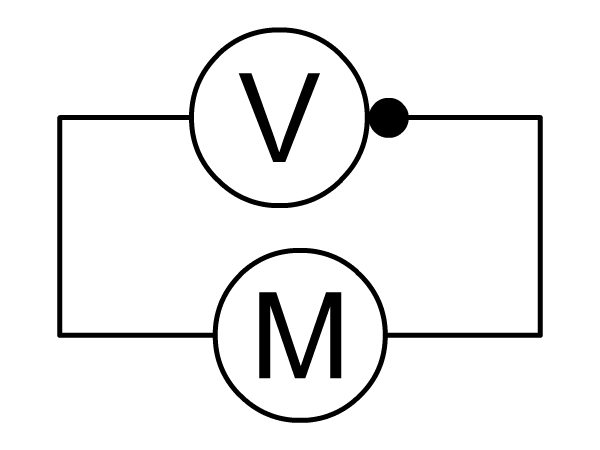

Mesure de la tension aux bornes d'un récepteur isolé

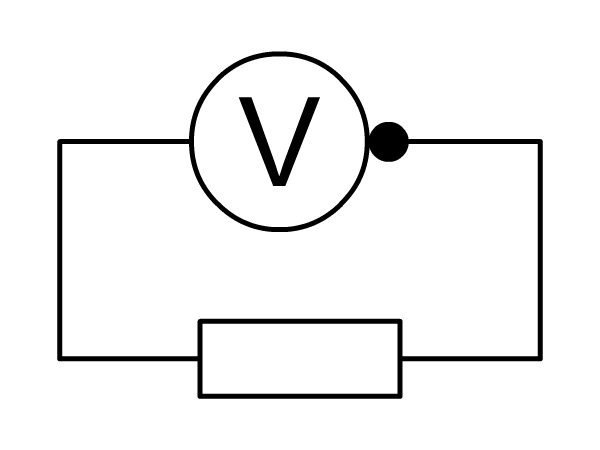

Mesure de la tension aux bornes d'un récepteur isolé
ULampe = 0 V
UMoteur = 0 V
URésistor = 0 V
La tension aux bornes d'un générateur isolé n'est pas nulle. Un récepteur reçoit de l'énergie électrique d'un générateur et la convertit en une ou plusieurs autres formes d'énergie.
La lampe convertit l'énergie électrique en énergie lumineuse et en énergie thermique (chaleur).
Le résistor convertit l'énergie électrique en énergie thermique (chaleur).
Le moteur convertit l'énergie électrique en énergie cinétique et en énergie thermique (chaleur).
La tension aux bornes entrée et sortie d’un récepteur isolé est nulle.
III— Cas d'un dipôle non isolé : Dipôle placé dans un circuit électrique
Un voltmètre se monte en dérivation avec le dipôle étudié.
Quand on ajoute un voltmètre, le nombre de mailles augmente.

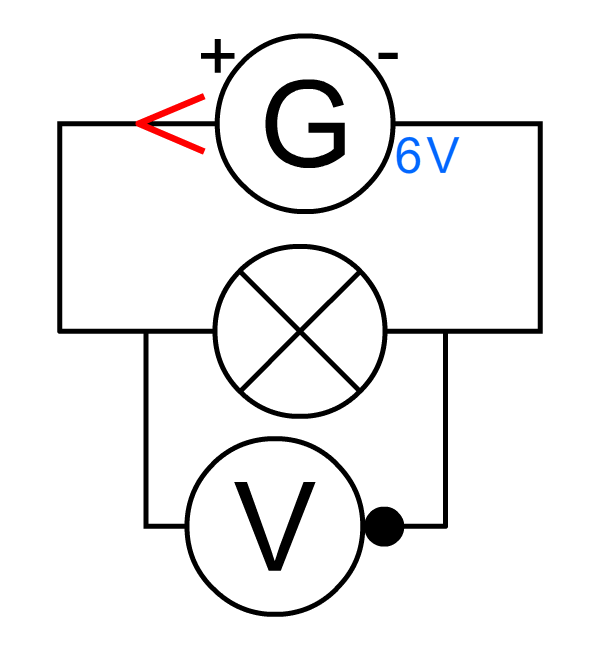

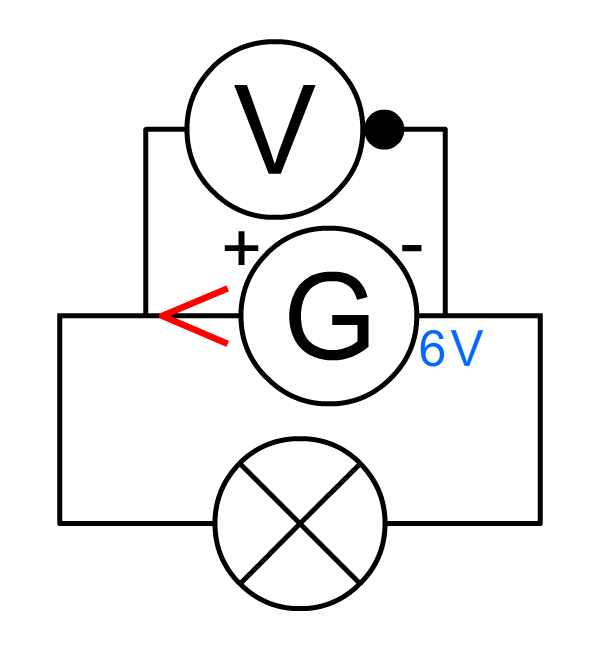

Mesure de la tension
Mesure de la tension
UGénérateur = 6,0 V
ULampe = 6,0 V
La tension aux bornes entrée et sortie d’un récepteur placé dans un circuit n'est pas nulle.
