Calculer la tension présente aux bornes d'une lampe d'une guirlande de 100 lampes.

I- Définition

La tension entre deux points d'un circuit représente la différence d'état électrique entre ses deux points.

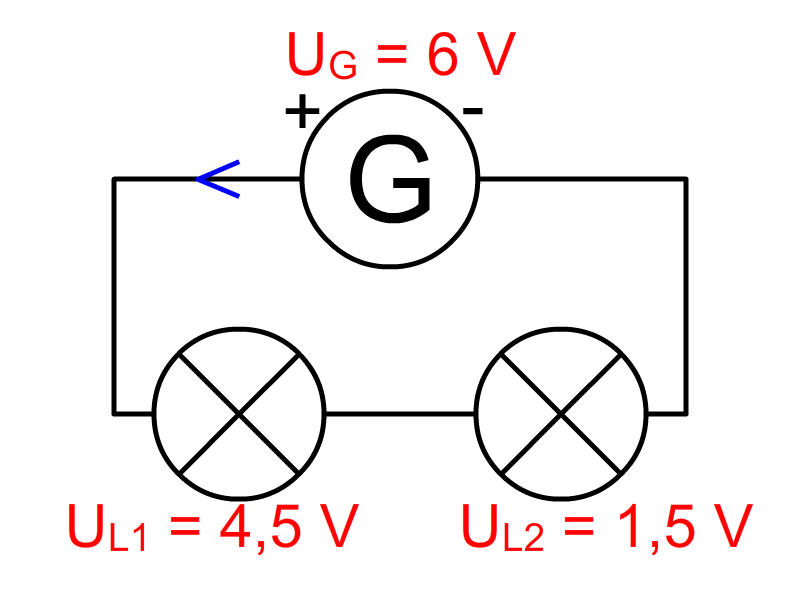

II- Première loi de la tension : Cas du Circuit en série

UG = UL1 + UL2

Loi d'additivité des tensions

Dans un circuit en série, la tension aux bornes du générateur est égale à la somme des tensions aux bornes des récepteurs.

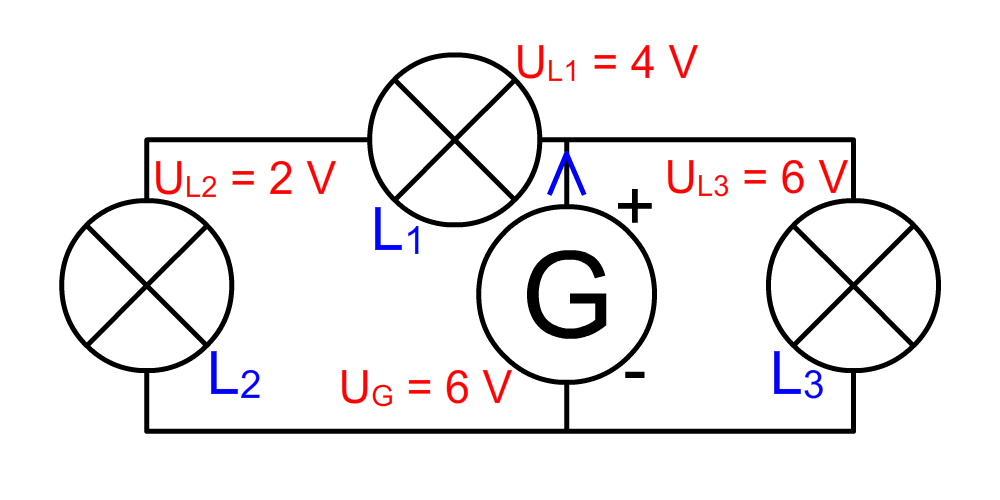

III- Deuxième loi de la tension : Cas du Circuit avec des dérivations

UG = UL1 + UL2 = 6 V

Loi d'additivité des tensions

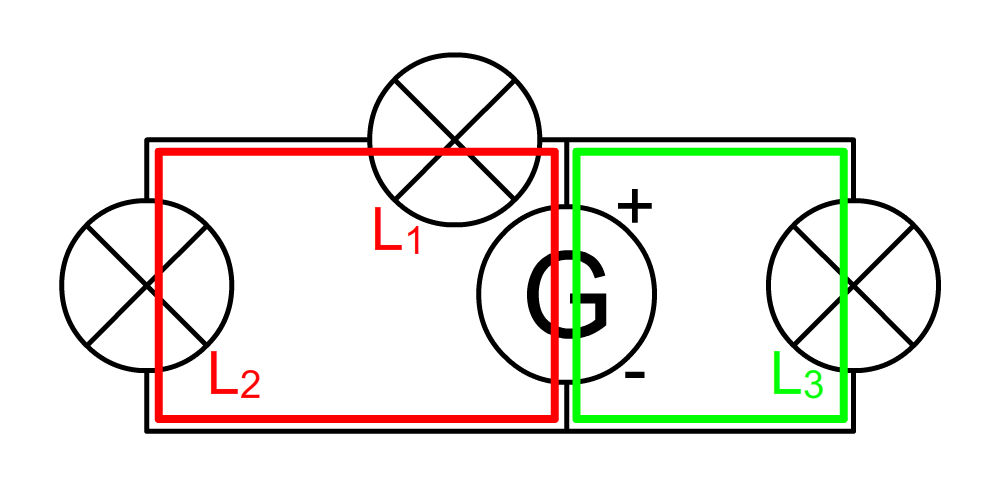

Dans un circuit en dérivation simple, la tension aux bornes du générateur est égale à la somme des tensions aux bornes des récepteurs appartenant à une même boucle.

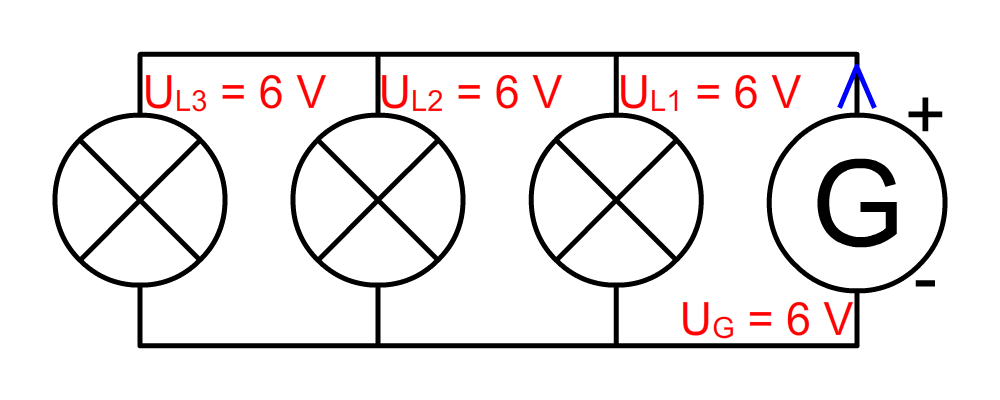

UG = UL1 = UL2 = UL3

Loi d'unicité de la tension

Dans un circuit comportant un récepteur par boucle, la tension aux bornes du générateur est égale à la tension aux bornes de chacun des récepteurs.


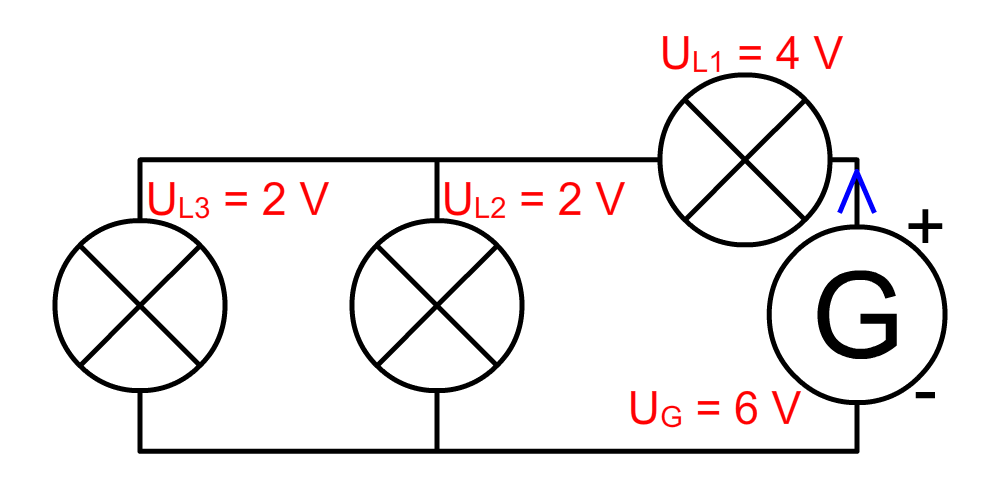

UL2 = UL3

Loi d'unicité de la tension

La tension est la même aux bornes de deux dipôles montés en dérivation.
