Déterminer les valeurs des tensions manquantes pour chacun des schémas suivants :

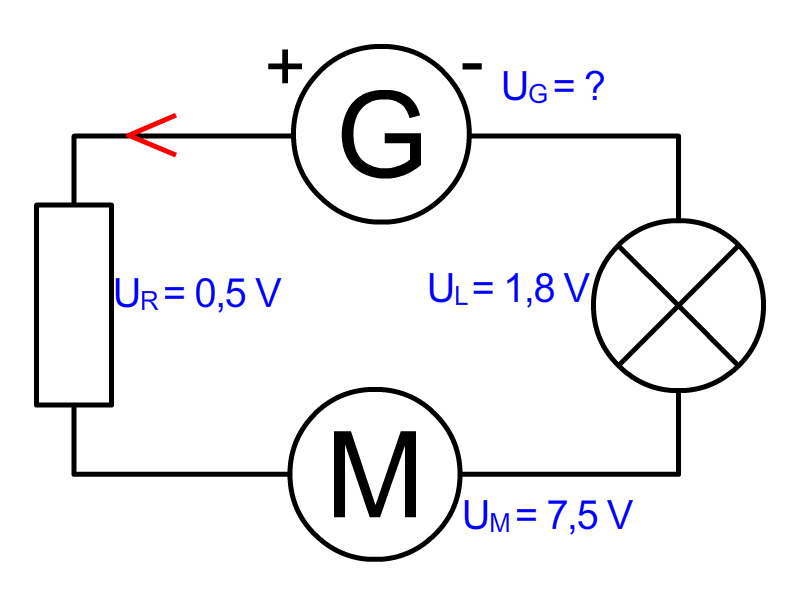

Schéma 1
Schéma : exercice sur la loi d'additivité des tensions
U
G
=
9,8
V

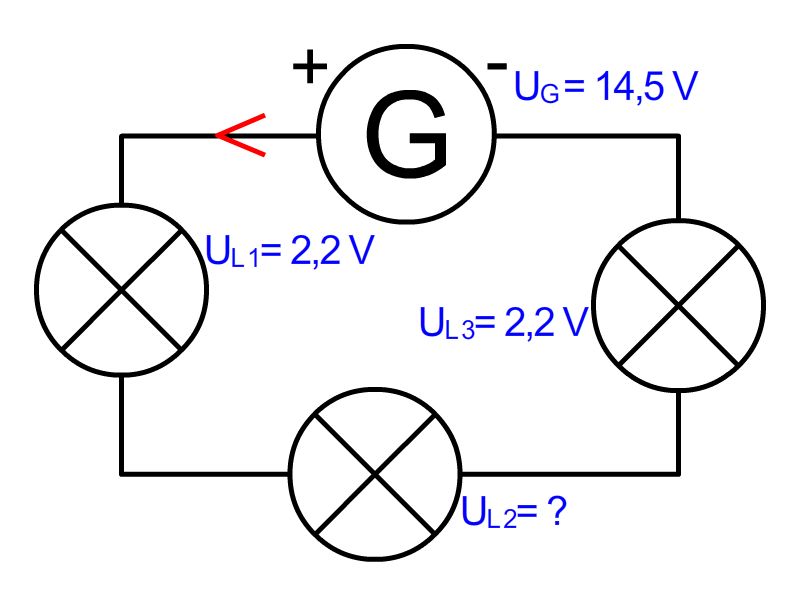

Schéma 2
Schéma : exercice sur la loi d'additivité des tensions
U
L
2
=
10,1
V

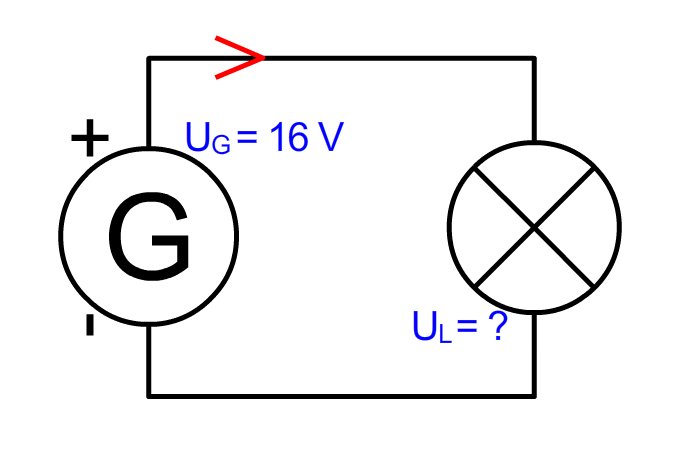

Schéma 3
Schéma : exercice sur la loi d'additivité des tensions
U
L
=
16
V

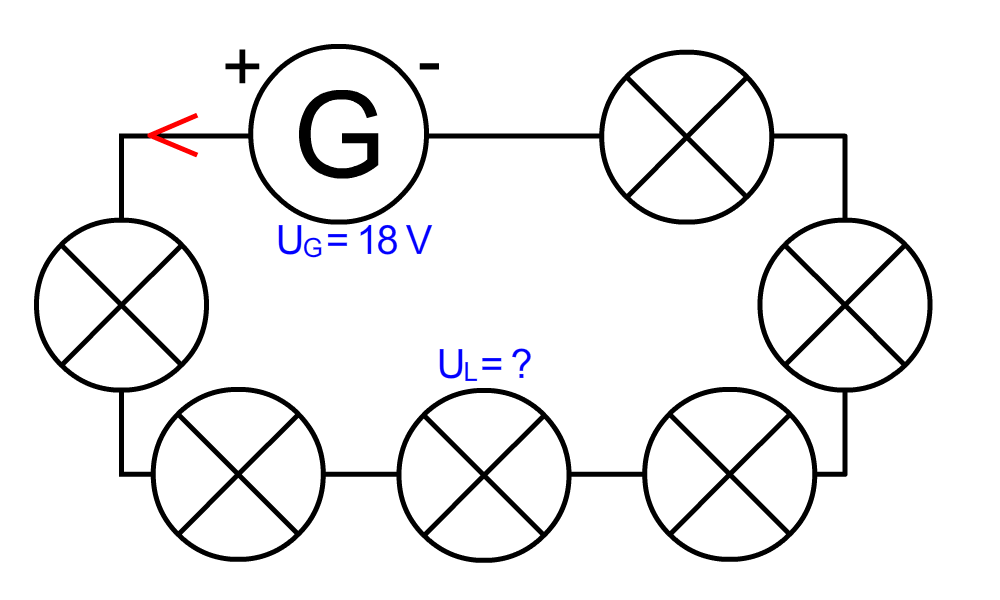

Schéma 4
Schéma : exercice sur la loi d'additivité des tensions
U
L
=
3
V

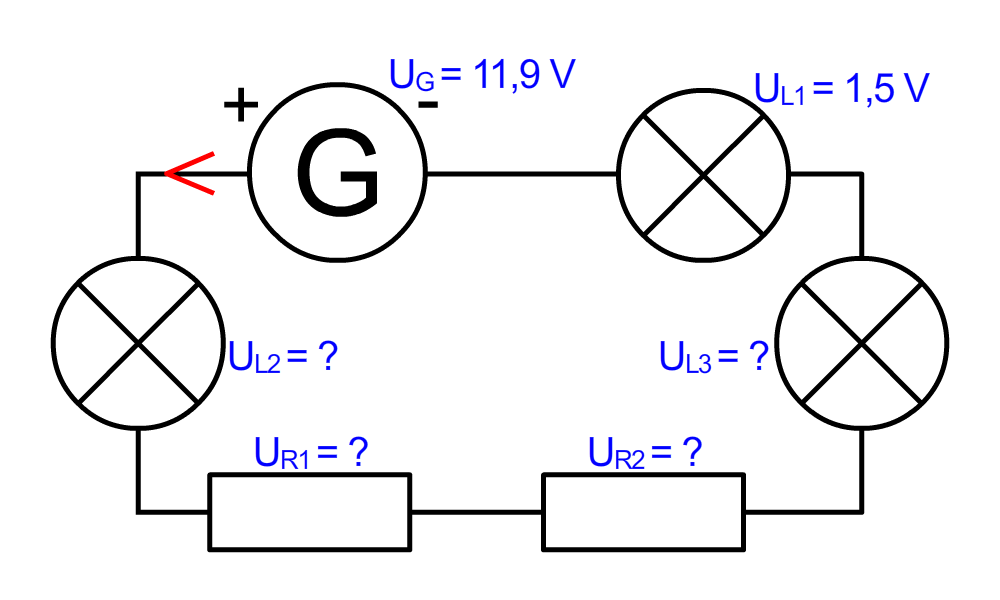

Schéma 5
Les trois lampes dans ce circuit sont identiques ainsi que les deux résistors.
Schéma : exercice sur la loi d'additivité des tensions
U
L
2
=
1,5
V
U
L
3
=
1,5
V
U
R
1
=
3,7
V
U
R
2
=
3,7
V
RÉSULTAT :
