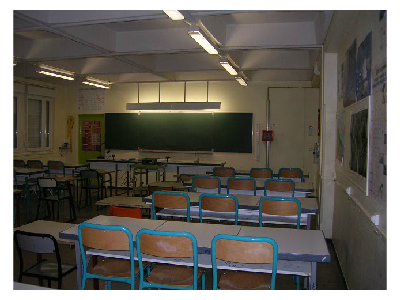

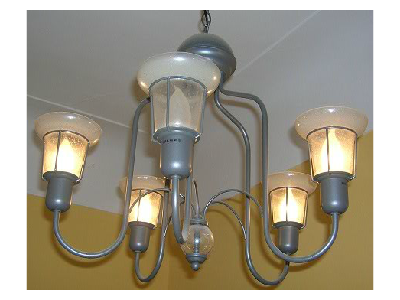

Dans une salle de physique, quand une lampe est grillée, les autres lampes brillent comme avec ce lustre. Les lampes sont donc montées en dérivation.
Il suffit de diviser la tension du secteur 230 V par le nombre de lampes (14 dans notre cas).
La tension aux bornes d'une lampe est égale à 16,5 V.

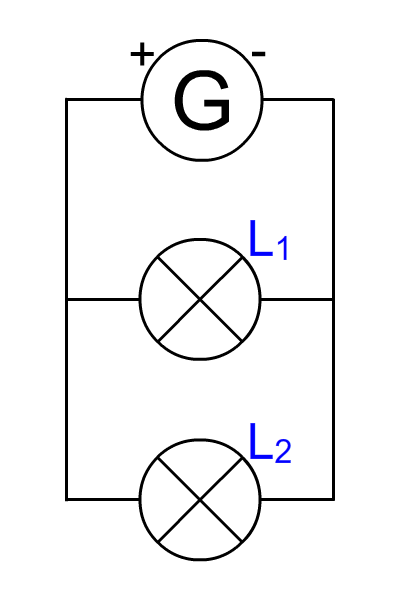

Modélisation du circuit électrique de la salle de physique

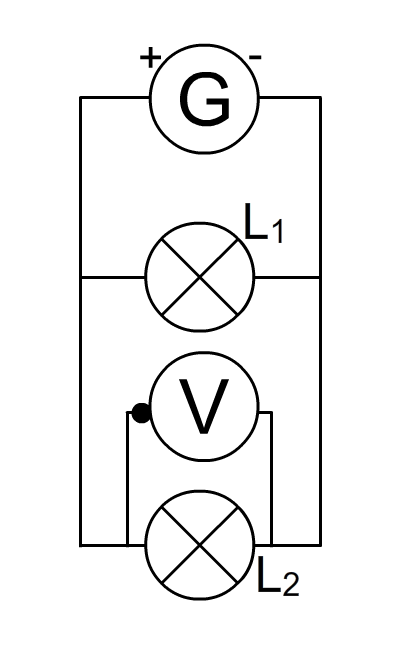

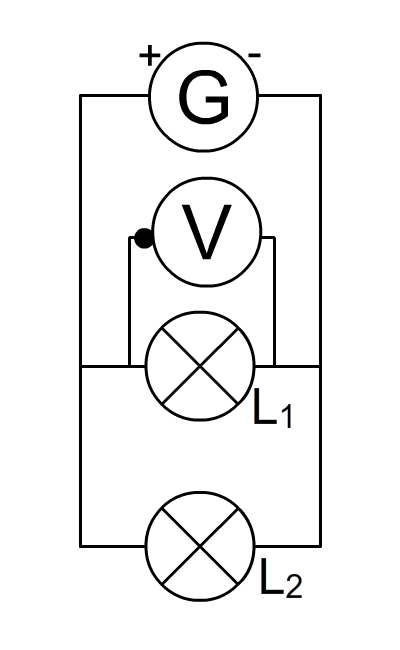

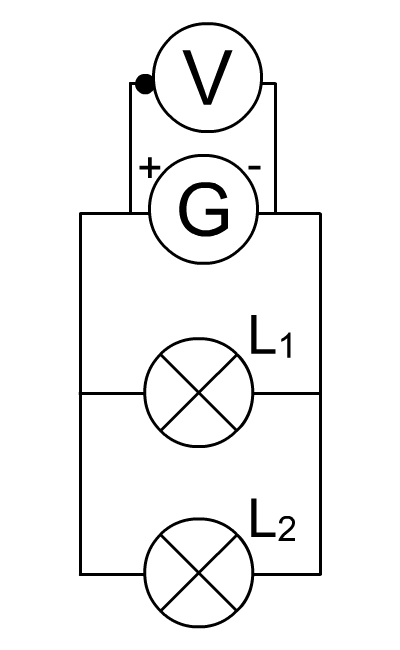

On va mesurer la tension entre les bornes de la lampe 2, puis de la lampe 1 et puis du générateur.
Il faut utiliser un multimètre réglé en voltmètre et monté en dérivation (en parallèle) avec le dipôle étudié.
UG = 6 V
UL1 = 6 V
UL2 = 6 V
UG = UL1 = UL2
Loi d'unicité de la tension
La tension est la même aux bornes (entrée et sortie) de deux dipôles branchés en dérivation.
Dans le cas de la salle de physique, la tension aux bornes d'une lampe est égale à la tension du secteur 230 V et non 16,5 V.
L'hypothèse est fausse.
