Y a‑t‑il toujours des tensions et des intensités dans les circuits ?

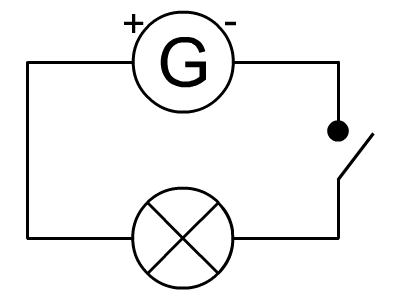

La tension et l'intensité sont deux grandeurs différentes. Ainsi dans ce circuit simple, quand l'intensité est nulle, quels sont les éléments du circuit qui ont une tension non nul entre leurs bornes ?

Et inversement quand l'intensité est non nulle, quels sont les éléments du circuit qui ont une tension nulle entre leurs bornes ?

Nous allons donc étudier ce circuit simple dans les deux cas suivants :

Circuit ouvert et Circuit fermé

I— Cas du circuit ouvert

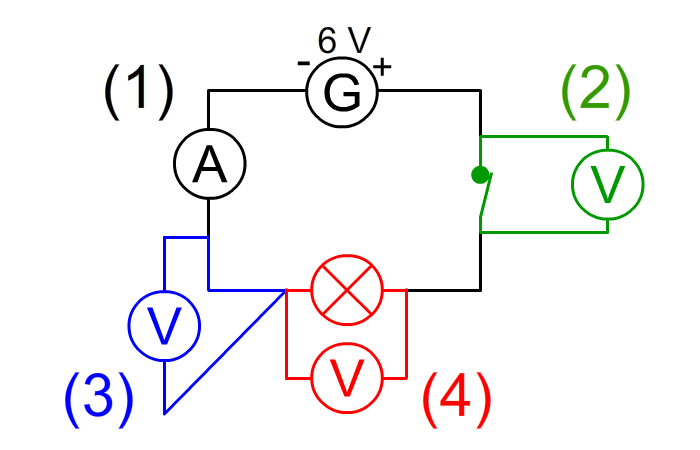

(1) L'interrupteur est ouvert et il n'y a pas de courant électrique.
(2) Tension aux bornes de l'interrupteur : UK = 6 V
(3) Tension aux bornes d'un fil électrique : Ufil = 0 V
(4) Tension aux bornes de la lampe : UL = 0 V

Circuit ouvert Générateur Fil électrique Interrupteur ouvert Lampe
U (V) 6 0 6 0
I (A) 0 0 0 0
Circuit ouvert U (V) I (A)
Générateur 6 0
Fil électrique 0 0
Interrupteur ouvert 6 0
Lampe 0 0

L'interrupteur ouvert présente une tension à ses bornes (entrée et sortie) égale à la tension du générateur alors qu'il n'est pas traversé par un courant.

UG = UKouvert
I = 0 mA

II— Cas du circuit fermé


(1) L'interrupteur est fermé et il y a un courant électrique.
(2) Tension aux bornes de l'interrupteur : UK = 0 V
(3) Tension aux bornes d'un fil électrique : Ufil = 0 V
(4) Tension aux bornes de la lampe : UL = 6 V

Circuit fermé Générateur Fil électrique Interrupteur ouvert Lampe
U (V) 6 0 0 6
I (A) 0,35 0,35 0 0,35
Circuit fermé U (V) I (A)
Générateur 6 0,35
Fil électrique 0 0,35
Interrupteur ouvert 0 0,35
Lampe 6 0,35

L'interrupteur fermé ne présente pas de tension à ses bornes (entrée et sortie) alors qu'il est traversé par un courant.

UG = UL

UKfermé = 0 V

Un fil électrique ne présente jamais de tension à ses bornes.

Ufil = 0 V
