Q.C.M. : Choisir la (ou les) bonne(s) réponse(s)

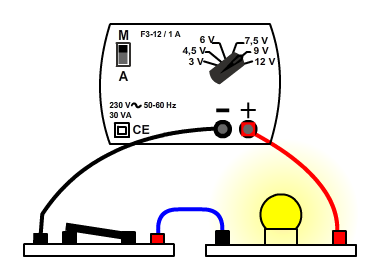

Circuit étudié :

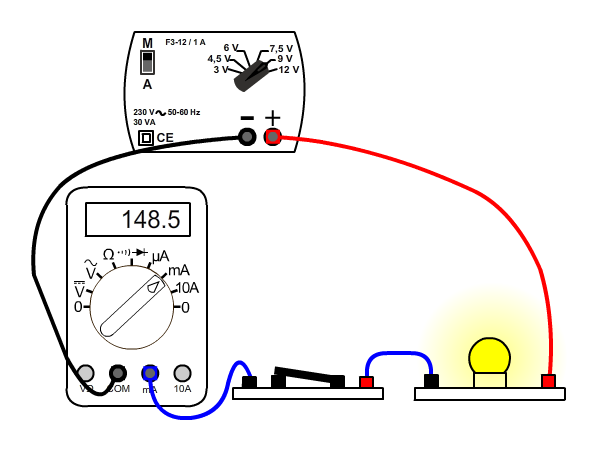

Montage 1 :

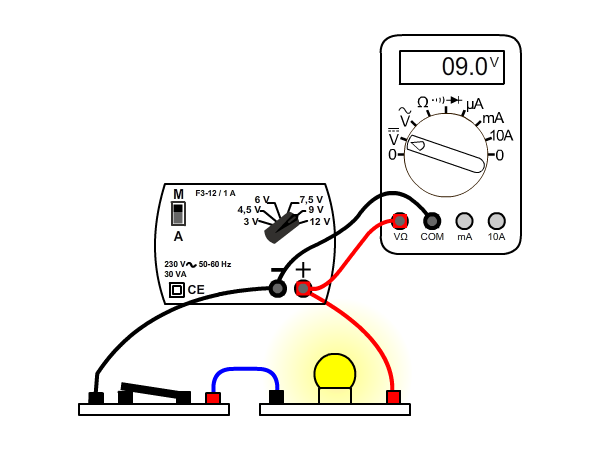

Montage 2 :

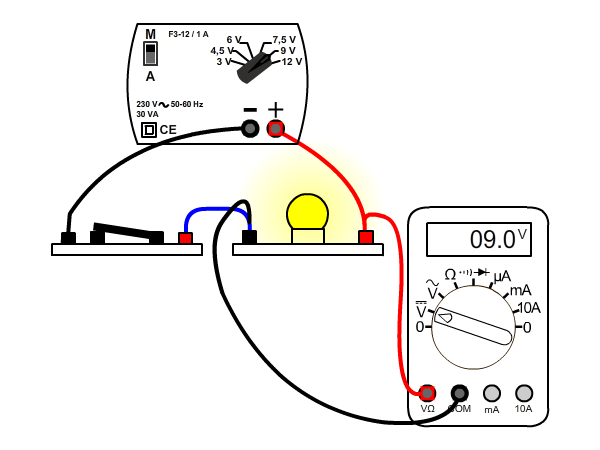

Montage 3 :

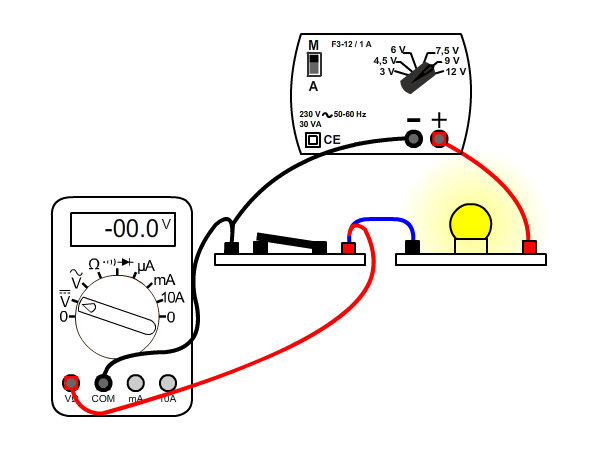

Montage 4 :

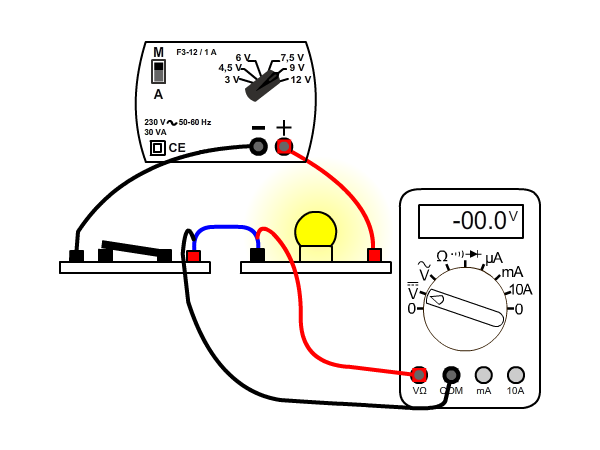

Montage 5 :
1.
Dans le circuit étudié, l'interrupteur est :
fermé
ouvert
2.
Dans le montage 1, le multimètre est réglé en :
ampéremètre
milliampèremètre
ohmmètre
voltmètre
3.
Le multimètre mesure l'intensité du courant dans le montage :
1
2
3
4
5
4.
Le multimètre mesure la tension aux bornes de l'interrupteur dans le montage :
1
2
3
4
5
5.
Dans le circuit étudié, l'intensité du courant est égale à :
0 V
9 V
148,5 mA
9 mA
6.
Dans le circuit étudié, la tension aux bornes de l'interrupteur est égale à :
0 V
9 V
148,5 mA
9 mA
7.
Dans le circuit étudié, les dipôles qui sont traversés par un courant (I > 0 mA) et qui ont une tension nulle à leurs bornes (U = 0 V) sont :
les fils électriques
l'interrupteur
le générateur
la lampe
8.
Dans le cas du circuit étudié, on peut écrire :
U
fil
= 0 V
U
K
= U
L
U
G
= U
L
U
G
= U
K
RÉSULTAT :
Exercice suivant !
