Les affirmations suivantes sont‑elles vraies‑?

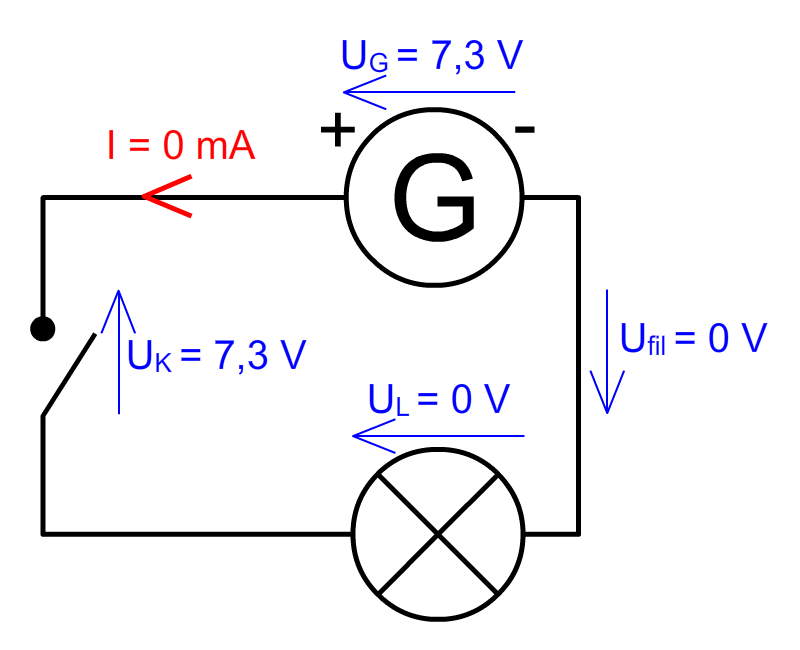

Circuit 1 :

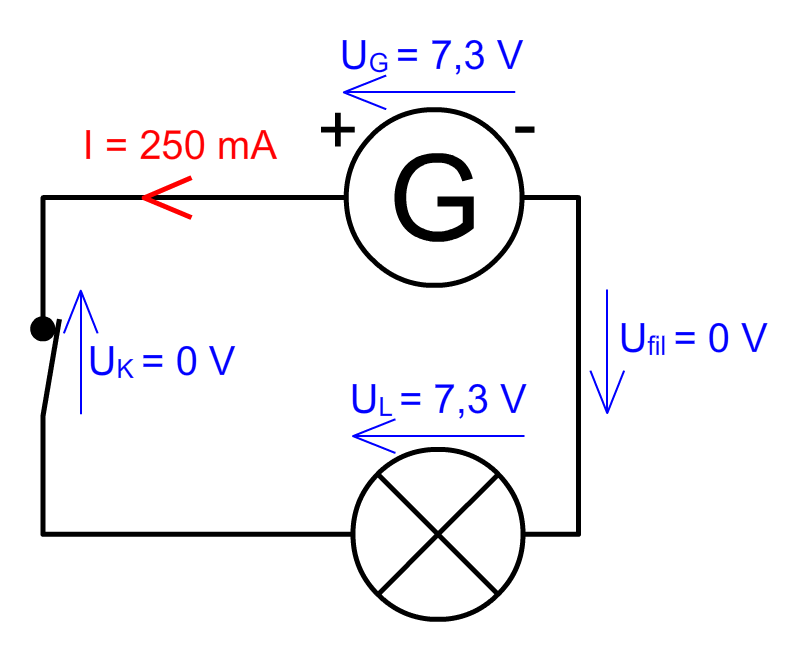

Circuit 2 :

1. Dans le circuit 1, la lampe brille car le circuit est ouvert.

2. L'intensité noté I permet de savoir si le circuit est ouvert ou fermé. Quand l'intensité est nulle, le circuit est ouvert.

3. La tension du générateur se note UG et est égale à 7,3 volts.

4. Le seul élément du circuit qui comporte toujours une tension entre ses bornes est le générateur.

5. Le seul élément du circuit qui ne comporte jamais de tension entre ses bornes est le fil électrique.

6. Il existe au moins un élément électrique qui comporte une tension entre ses bornes sans être traversé par un courant.

7. La lampe est le seul élément électrique qui ne comporte pas de tension entre ses bornes sans courant.

8. Dans le circuit fermé, la tension aux bornes du générateur est égale à la tension aux bornes de l'interrupteur.

9. L'interrupteur comporte une tension sans courant et un courant sans tension.

10. Dans le circuit fermé, la tension aux bornes de la lampe est égale à la tension aux bornes de l'interrupteur.
