Boucles et branches d'un circuit avec des dérivations

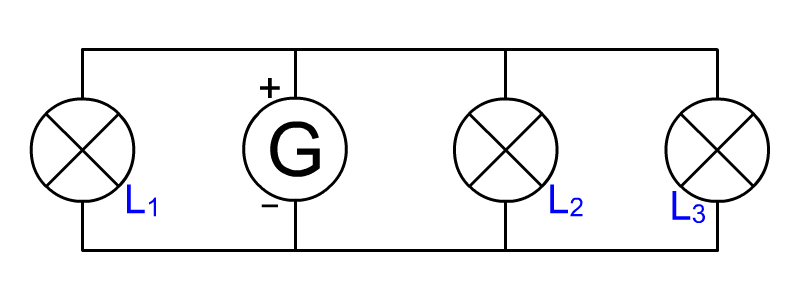

Nous étudions le circuit suivant :
Il comporte trois boucles et une lampe par boucle.
La lampe L
1
est traversée par un courant de
0,15 A
.
La lampe L
2
par un courant de
0,10 A
.
La lampe L
3
par un courant de
0,32 A
.

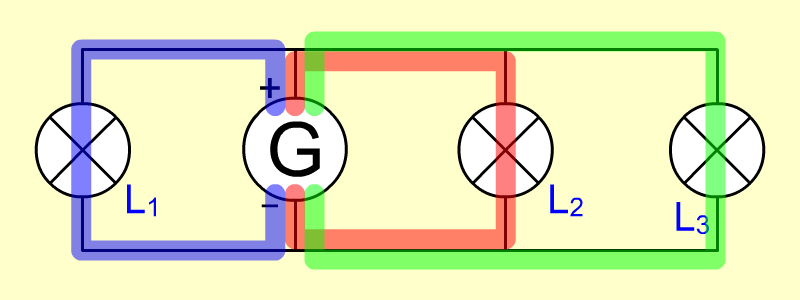

Les boucles :
Déterminer l'intensité du courant associée à chacune des boucles de ce circuit.
I
Verte
=
A
I
Rouge
=
A
I
Bleue
=
A

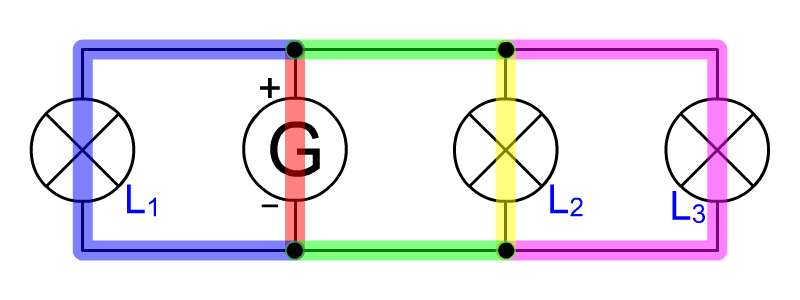

Les branches :
Déterminer l'intensité du courant associée à chacune des branches de ce circuit.
I
Bleu
=
A
I
Verte
=
A
I
Magenta
=
A
I
Rouge
=
A
I
Jaune
=
A
RÉSULTAT :
Exercice suivant !
