Déterminer les valeurs des tensions manquantes pour chacun des schémas suivants :

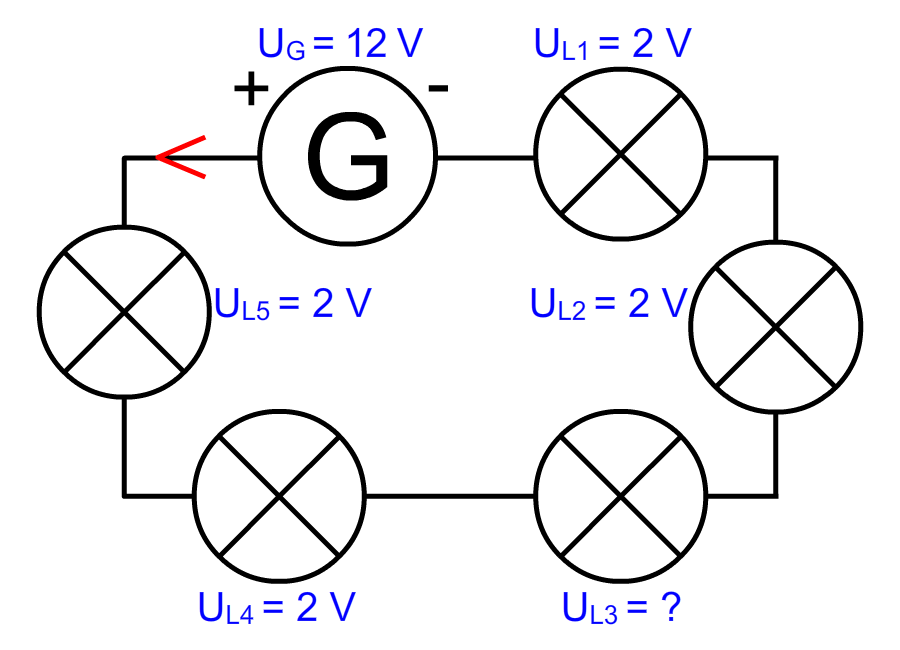

Schéma 1
Schéma : exercice sur la loi d'additivité des tensions
U
G
=
9,5
V

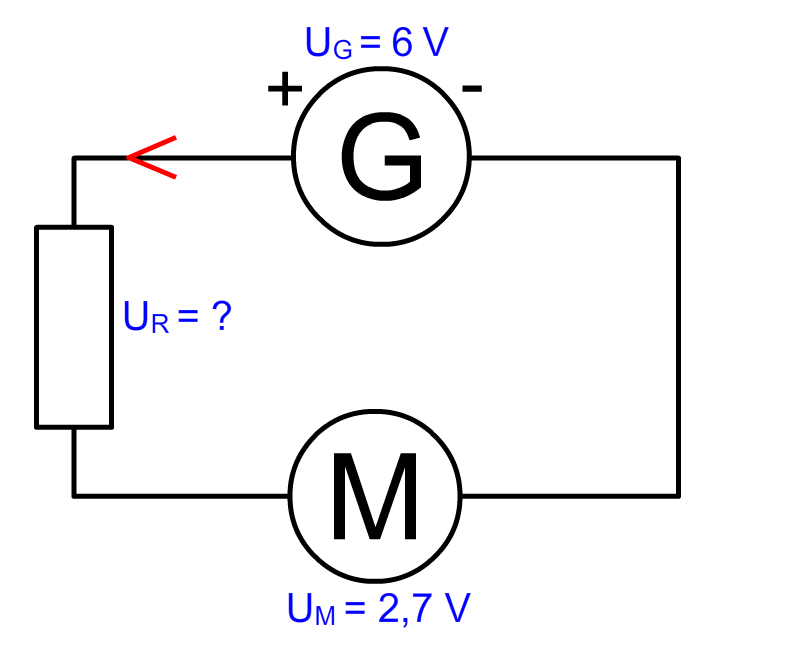

Schéma 2
Schéma : exercice sur la loi d'additivité des tensions
U
L
3
=
4
V
Schéma 3
Schéma : exercice sur la loi d'additivité des tensions
U
R
=
3,3
V

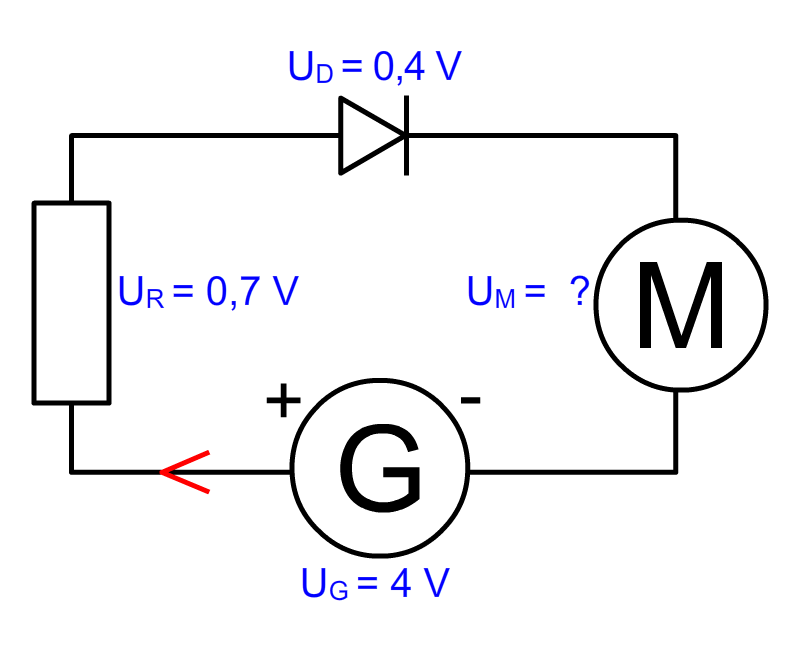

Schéma 4
Schéma : exercice sur la loi d'additivité des tensions
U
M
=
2,9
V

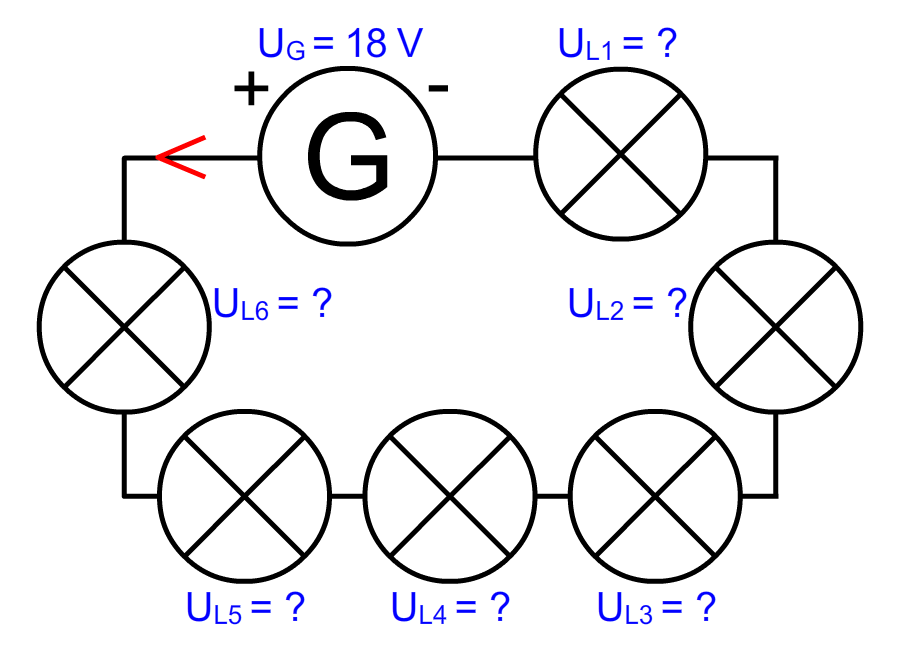

Schéma 5
Les lampes dans ce circuit sont identiques.
Schéma : exercice sur la loi d'additivité des tensions
U
L
1
=
3
V
U
L
2
=
3
V
U
L
3
=
3
V
U
L
4
=
3
V
U
L
5
=
3
V
U
L
6
=
3
V
